4.3.10 Revisión de la conexión del cableado eléctrico en caso de
utilizar terminales de cable (opcional)
Requisito:
☐ El inversor no tiene tensión (consulte 4.3.1 “Desconexión del inversor”, página 19).

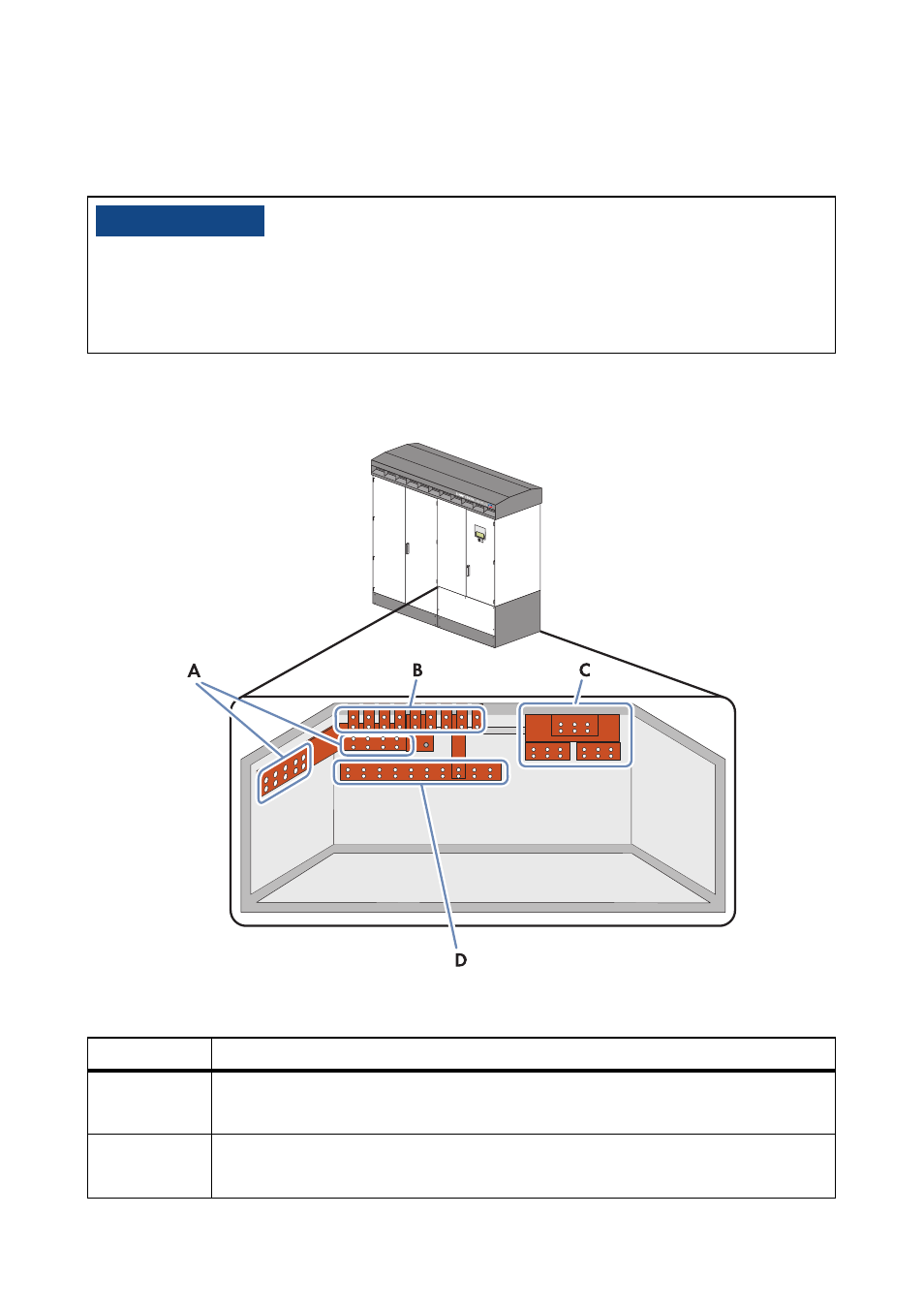

Figura 8: Posición del cableado eléctrico si se utilizan terminales de cable
13&$"6$*/
Daños en las uniones roscadas debido a un apriete excesivo
• Apriete únicamente las uniones roscadas sueltas con el par de apriete indicado. Los valores
de par de apriete figuran en las instrucciones de instalación del inversor. Si no encuentra estos
datos, póngase en contacto con la Asistencia Técnica de SMA.
Posición
Denominación
A
Puesta a tierra negativa: CC −
Puesta a tierra positiva: CC+
B
Puesta a tierra positiva: CC −
Puesta a tierra negativa: CC+
