4 Mantenimiento SMA America, LLC
20 SC500HEUS-spa-WH-IUS120411 Manual de mantenimiento

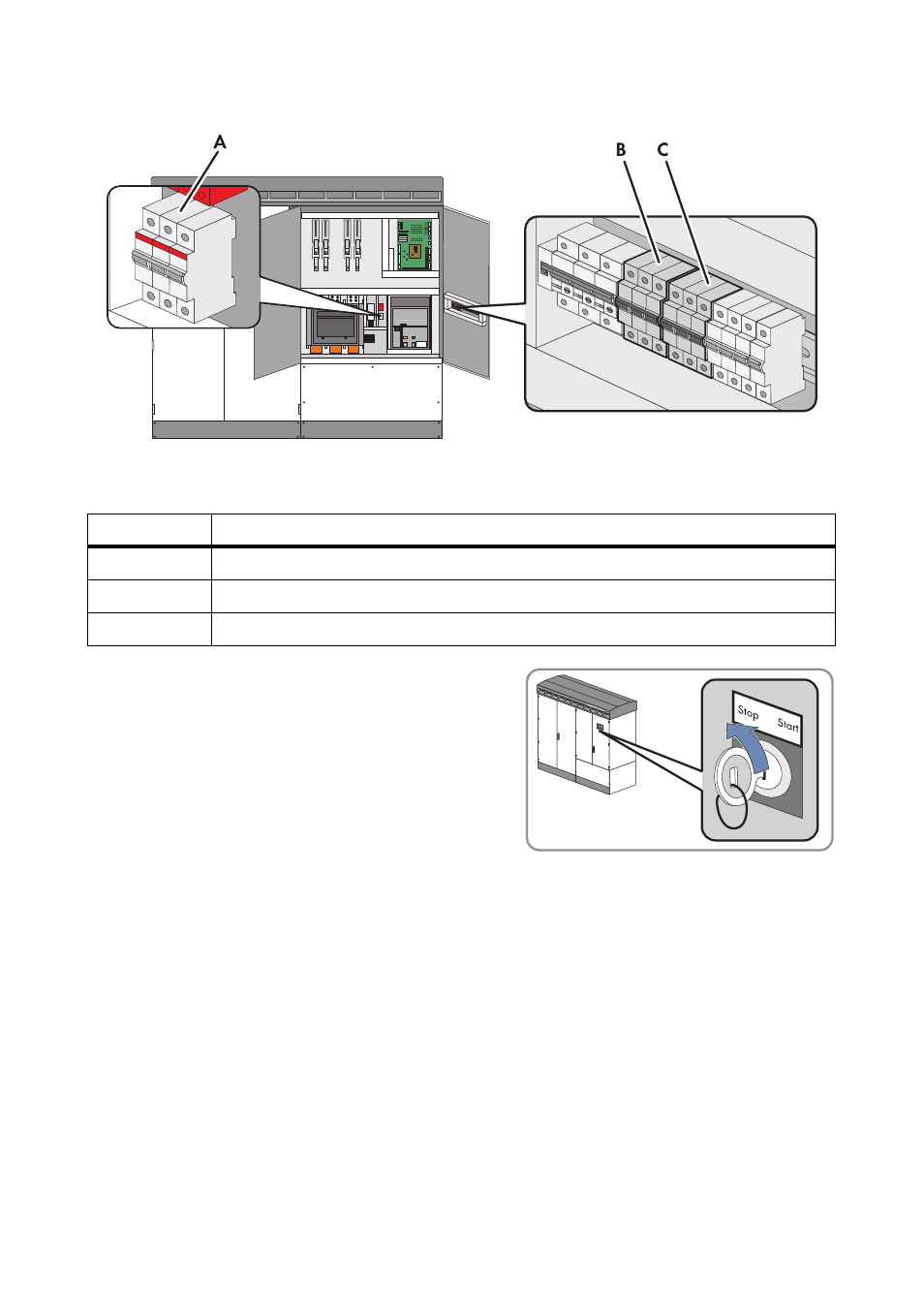

Figura 4: Posición del disyuntor
1. Coloque el interruptor de llave del inversor en la
posición “Stop”.
2. Compruebe si el contactor de CC y el contactor de CA se desconectan de forma audible
transcurridos máximo 5 segundos.
Si transcurridos 5 segundos, el contactor de CC y el contactor de CA no se desconectan de forma
audible, póngase en contacto con la Asistencia Técnica de SMA.
3. Desconecte el inversor en el lado de CC del generador fotovoltaico a través de un dispositivo de
desconexión automático externo de CC y asegúrelo contra cualquier reconexión accidental.
4. Si se usa una Disconnect Unit:
– Desconecte el lado de CA y el de CC con el interruptor Disconnect de la Disconnect Unit y
asegúrese de que no pueden reconectarse accidentalmente (consulte las instrucciones de
instalación de la Disconnect Unit).
5. Desconecte el inversor en el lado de CA de la red pública a través de un dispositivo de
desconexión automático externo de CA y asegúrelo contra cualquier reconexión accidental.
Posición Denominación
A Disyuntor de la tensión de control externa
B Disyuntor de la tensión de control interna
C Disyuntor de la medición de tensión
