Preparar la Disconnect Unit para la instalación SMA America, LLC
24 DISU_SCUS-AP-spa-IUS110911 Desembalaje

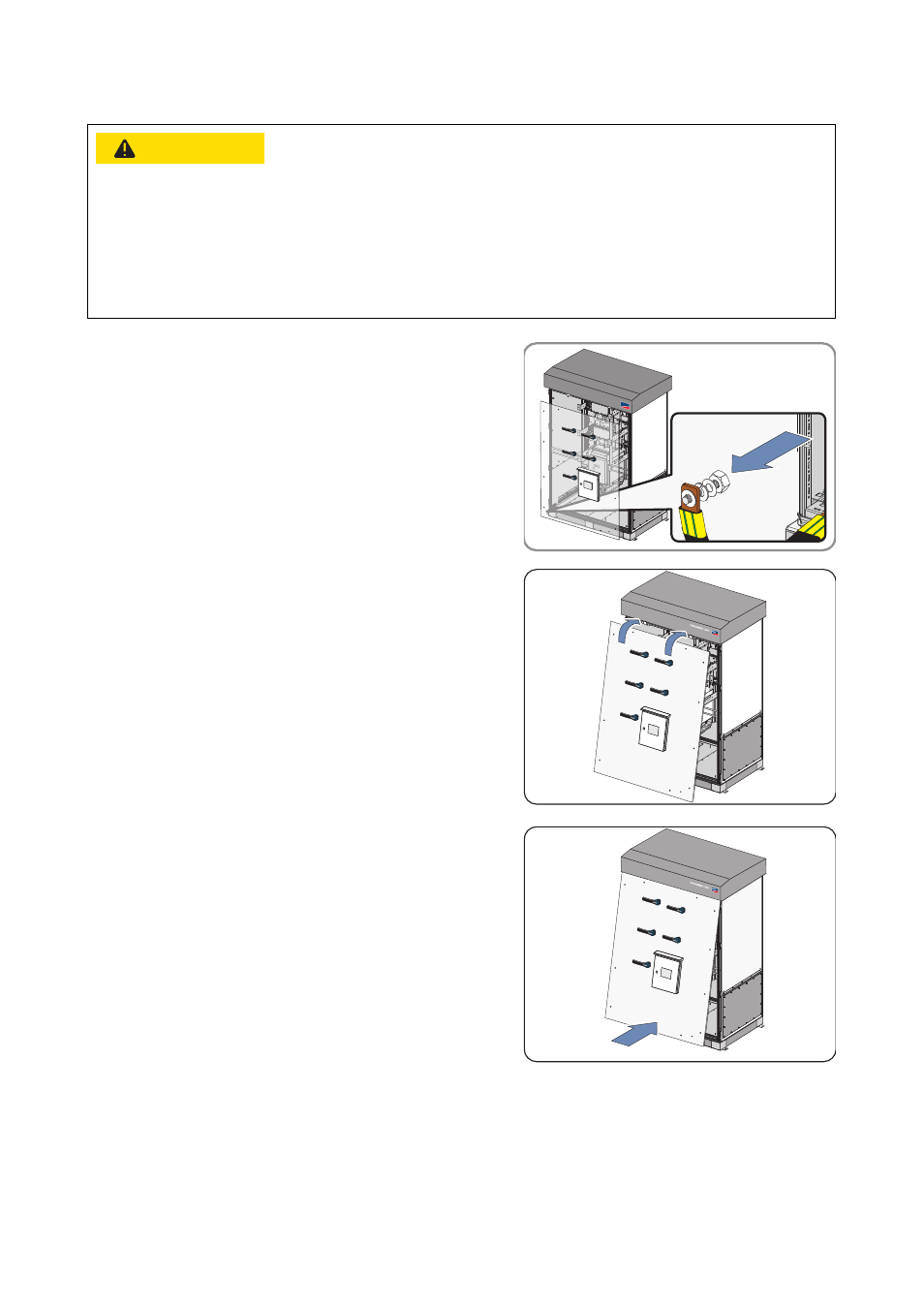

1. Atornille la cinta de puesta a tierra de la esquina
inferior izquierda de la Disconnect Unit en la placa
frontal de la carcasa. Apriete el tornillo con un par de
71 in-lb (8 Nm).
2. Bascular la placa frontal entre 2 personas, de modo
que el borde superior mire hacia la Disconnect Unit.
Enganche la placa frontal de la carcasa en los dos
ganchos del lado delantero de la Disconnect Unit.
3. Presione el borde inferior de la placa frontal de la
carcasa contra la Disconnect Unit.
4. En el asa de cada interruptor del lado delantero de la placa frontal: repetidas veces, sacuda
las asas ligeramente para que el árbol del interruptor encaje en el asa.
"5&/$*“/
¡Peligro de aplastamiento por placa frontal pesada!
• Tenga en cuenta el peso de la placa frontal de 110 lb (50 kg).
• La placa frontal de la Disconnect Unit debe moverse entre al menos dos personas.
• Asegúrese de que siempre haya una persona sujetando la placa frontal mientras la otra
trabaja en ella.
DISCONN
ECT UNIT
SMA
