SMA America, LLC Preparar la Disconnect Unit para la instalación
Desembalaje DISU_SCUS-AP-spa-IUS110911 23
5. Enrase el techo con los lados y la parte trasera de la
Disconnect Unit. Los taladros del lado delantero del
techo deben estar posicionados adecuadamente
sobre las roscas de la Disconnect Unit.
6. Monte el techo en la Disconnect Unit con los tornillos
suministrados.
7. Apriete los tornillos con un par de 18 in-lb (2 Nm).
8.3 Cerrar la Disconnect Unit

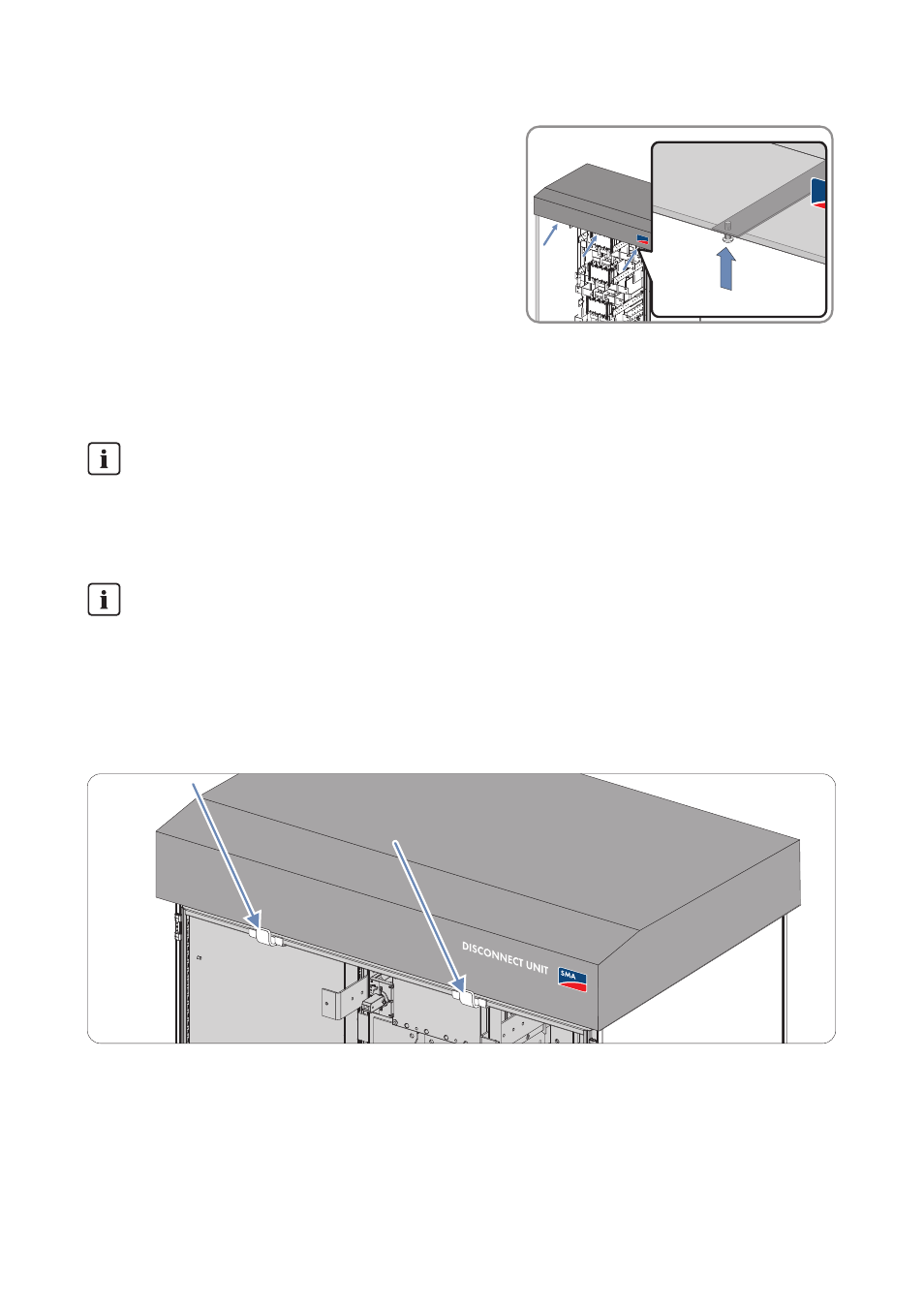

Figure 2: Posición de los ganchos para colgar la placa frontal.
Instalar completamente la Disconnect Unit
Ahorrará tiempo si instala la Disconnect Unit completamente conforme a las instrucciones de
instalación, puesto que ya está abierta. Si la instalación se debe realizar más tarde o en otro
lugar, cierre la Disconnect Unit tal y como se describe en este capítulo.
Qué debe tenerse en cuenta antes de cerrar la Disconnect Unit
• Para que los árboles puedan encajar, las asas de la placa frontal de la carcasa deben
estar en la posición "Off".
• Los 2 ganchos de la placa frontal de la carcasa deben estar en la posición correcta. Los
2 ganchos son móviles y se deberían colocar en los lados como sigue:
11
3
⁄
4
in - 1 ft 3
3
⁄
4
in (300 mm - 400 mm).
DISCONNECT UNIT
SMA
DISCONNECT UNIT
SM
