Trabajos de mantenimiento en el inversor central SMA Solar Technology AG
38 SCWAR-WES093012 Manual de mantenimiento
4.8.2 Comprobar el interruptor de potencia de CC
En función de la ejecución y de la clase de potencia, en los Sunny Central se aplican en el lado de
CC dos interruptores de potencia diferentes con accionamiento motorizado.
Interruptor de potencia de CC accionado por motor (acumulador de fuerza por
muelle)

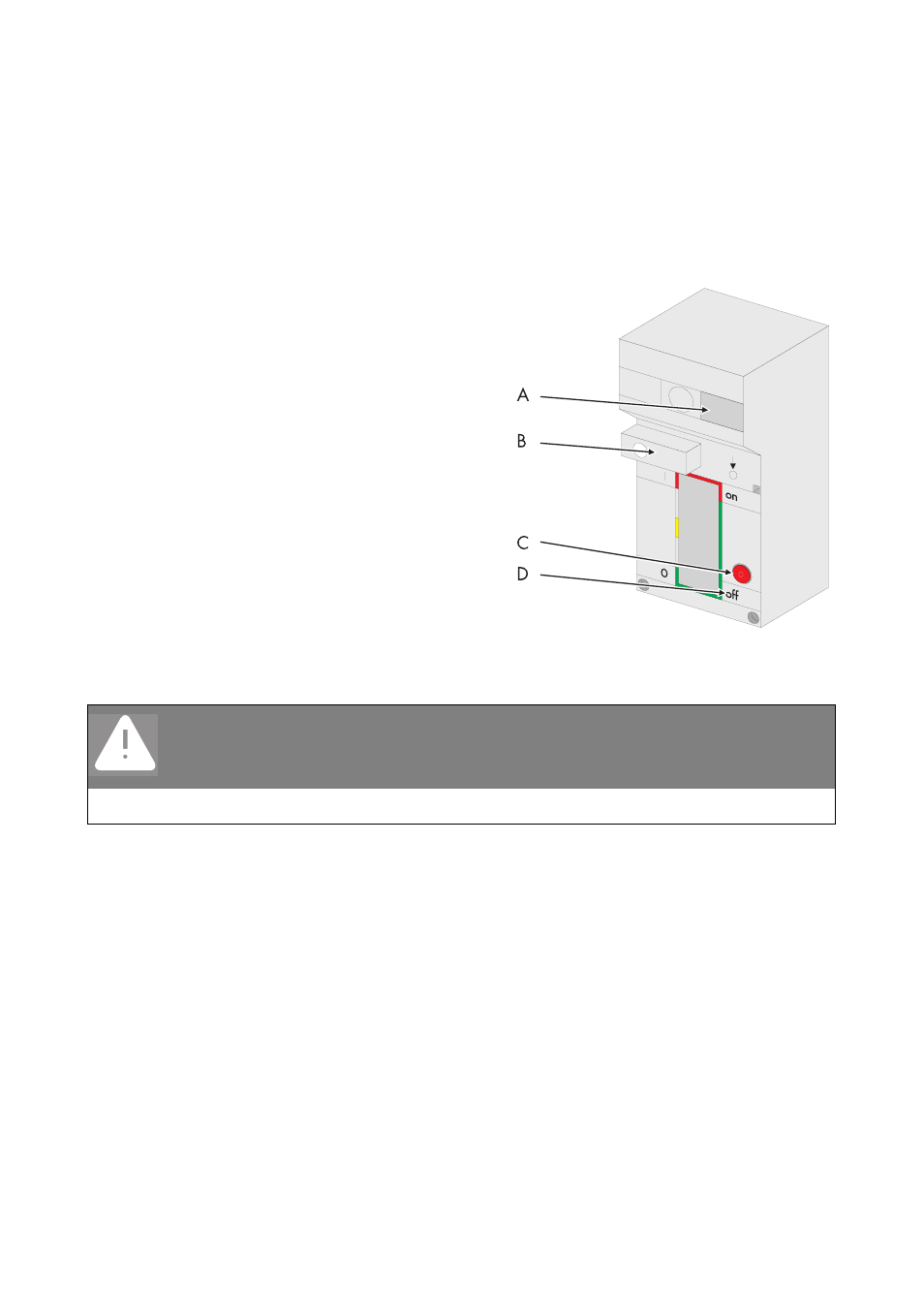

Este interruptor consta de una tecla de conexión (A), un
acumulador de fuerza por muelle (B), una tecla de
desconexión (C) y un indicador de posicionamiento
(D). Se aplica en los siguientes Sunny Central:
• SC100LV
• SC125LV
• SC150
• SC200 / 200HE
• SC250 / 250HE
• SC350 / 350HE
• SC500HE
• SC560HE
Procedimiento al comprobar el interruptor de potencia de CC
1. Poner el interruptor del Sunny Central en posición "Parada" y abrir las puertas.
2. Asegúrese de que el Sunny Central está conectado a una tensión de mando (tensión de
alimentación) y es realmente alimentado.
3. Encintar todos los interruptores de contacto de puerta en la posición "Encendido".
4. Poner el Sunny Central en posición "Marcha".
☑ El interruptor de CC es conectado y se va a la posición "Encendido".
5. Poner el Sunny Central en posición "Parada".
☑ El interruptor de CC es accionado y se va a la posición "Apagado".
6. Liberar de nuevo el interruptor de contacto de puerta (retirar la cinta adhesiva).
7. Cerrar las puertas del armario de distribución.
¡PELIGRO!
Muerte por quemaduras y electrocución tras tocar componentes bajo tensión de
la red de media tensión.
• No toque componentes que no estén especificados en las instrucciones.
