Página 28: Comprobar el interruptor de emergencia
Trabajos de mantenimiento en el inversor central
SMA Solar Technology AG
28
SCWAR-WES093012
Manual de mantenimiento
4.6 Cubiertas y cierres
4.6.1 Comprobar el interruptor de emergencia
➤ Comprobar el funcionamiento del interruptor de emergencia interno y externo. Puede consultar
la posición exacta de los correspondientes interruptores en la designación de los medios de
producción y en el esquema de conexiones adjunto al suministro.
1. Poner el interruptor del Sunny Central en posición "Parada" y
abrir las puertas.
2. Asegúrese de que el Sunny Central está conectado a una
tensión de mando (tensión de alimentación) y es realmente
alimentado.
3. Asegúrese de que el interruptor de emergencia en el exterior del
equipo no esté pulsado.
4. Encintar todos los interruptores de contacto de puerta en la
posición "Encendido".

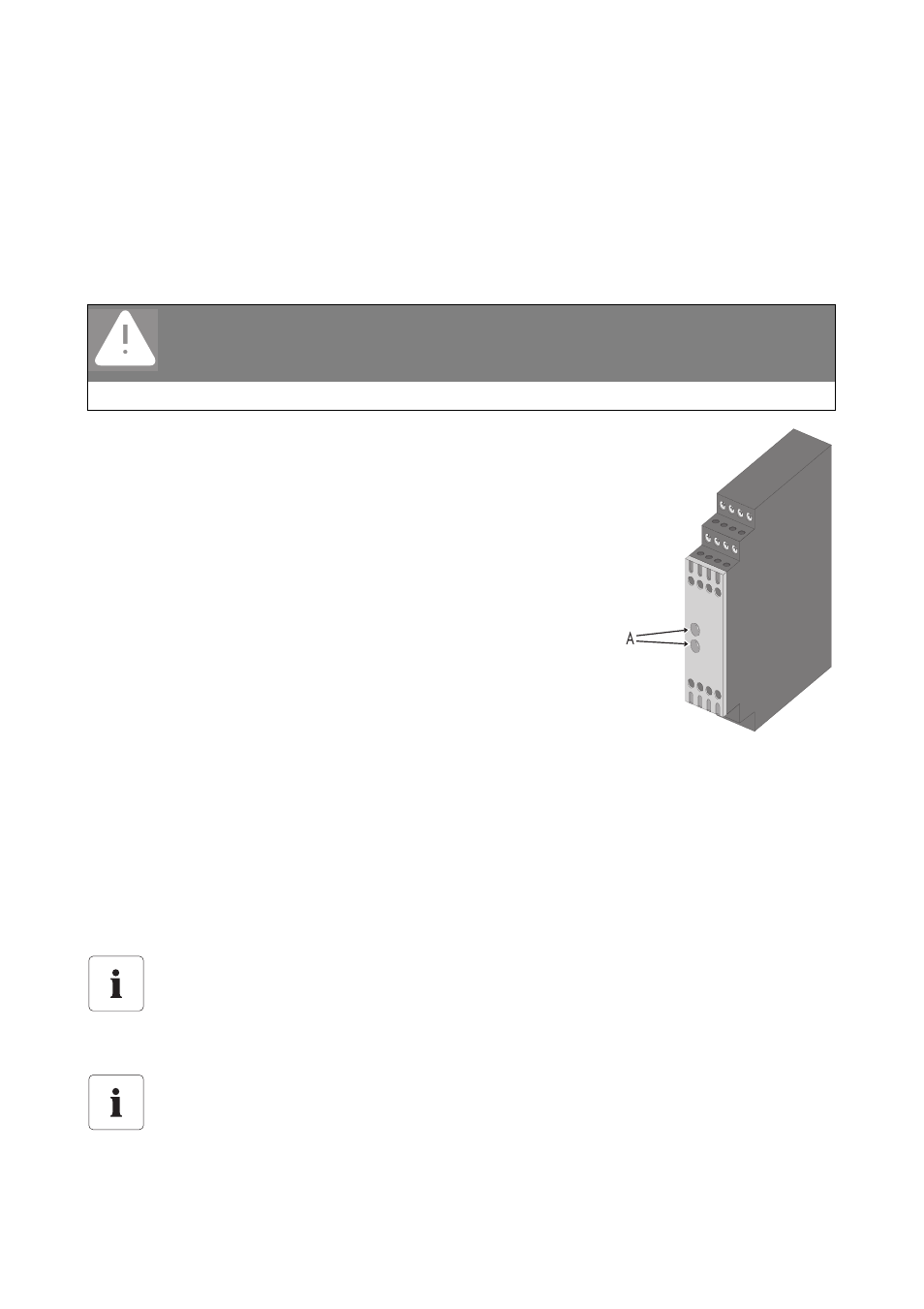

☑ En funcionamiento normal, las dos luces indicadoras (A) en
el relé del interruptor de emergencia deben estar
encendidas.
5. Si se pulsa un interruptor de emergencia en el equipo, las luces
indicadoras del relé correspondiente deben conmutar a "APAGADO".
☑ El Sunny Central Control muestra la alarma de error "206" y el fallo debe ser confirmado
de forma manual.
6. Desbloquear el interruptor de emergencia y confirmar el fallo en el Sunny Central Control.
7. Liberar de nuevo el interruptor de contacto de puerta (retirar la cinta adhesiva).
8. Cerrar las puertas del armario de distribución.
¡PELIGRO!
Muerte por quemaduras y electrocución tras tocar componentes bajo tensión de
la red de media tensión.
• No toque componentes que no estén especificados en las instrucciones.
Control en caso de una cadena de parada de emergencia
En caso de una conexión en Team o en instalaciones que se encuentran varios Sunny
Central conectados en Team, el fallo debe ser confirmado en todos los Sunny Central
Control. En todos los armarios debe conmutar el relé de parada de emergencia.
Conexión del relé de parada de emergencia
Dependiendo del modelo del armario de distribución así como de la versión de
fabricación, el relé de parada de emergencia con las luces de indicadoras se encuentra
montado en el componente de mando.
