SMA Solar Technology AG Localización de fallos
Instrucciones de instalación SB33-38-11-IA-es-62 59

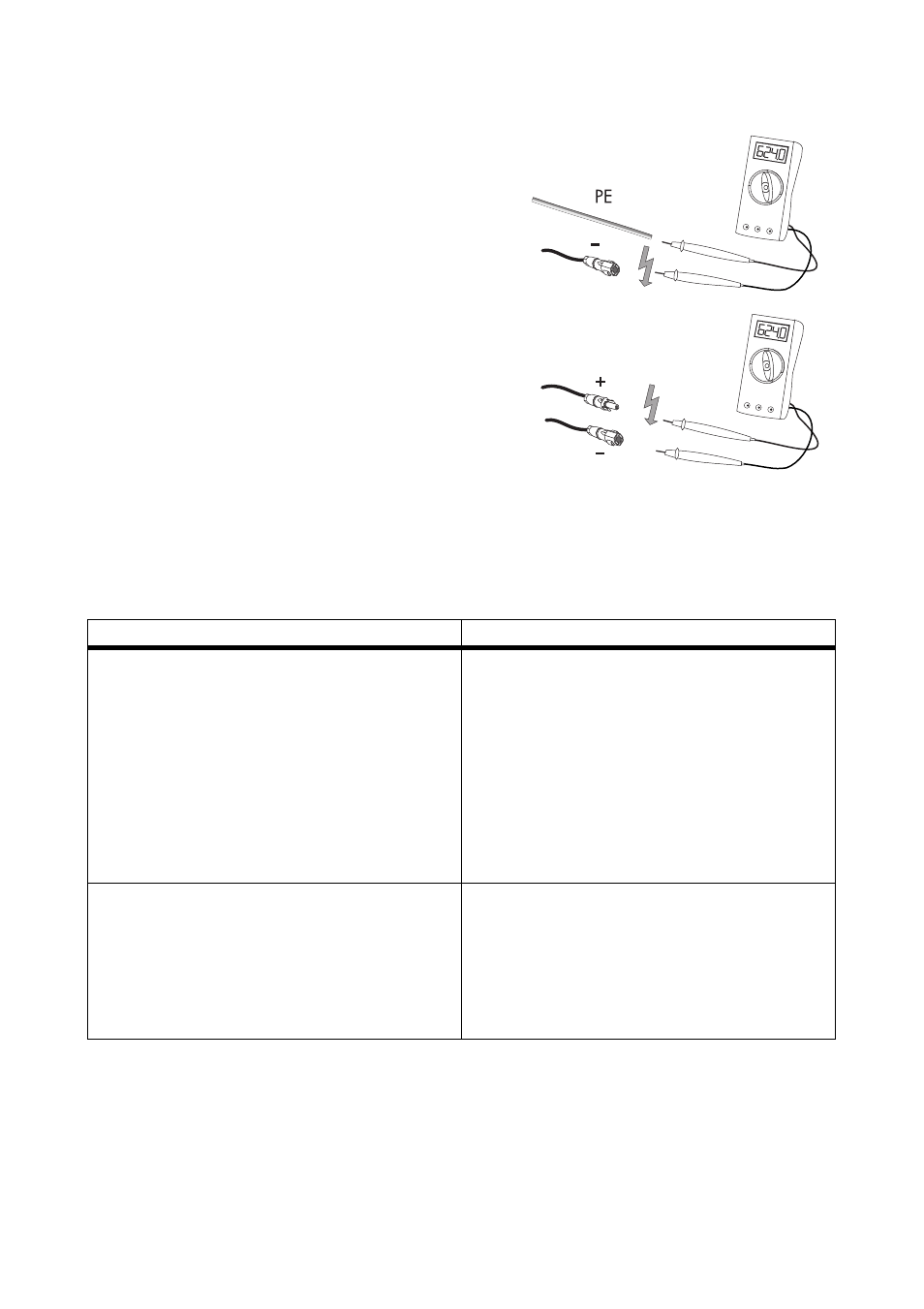

3. Mida las tensiones entre el polo negativo de cada
string y el potencial de tierra (PE).
4. Mida las tensiones entre el polo positivo y el polo
negativo de cada string.
☑ Si las tensiones medidas son estables y la suma de tensiones del polo positivo contra
potencial de tierra y polo negativo contra potencial de tierra de un string se corresponde
aproximadamente a la tensión entre el polo positivo y el polo negativo, se ha producido un
fallo a tierra.
Resultado Medida
☑ Se ha detectado un fallo a tierra. • El instalador del generador fotovoltaico
debe eliminar el fallo a tierra en el string
correspondiente. Puede determinar la
localización del fallo a tierra como le
indicamos a continuación.
• No vuelva a conectar el string averiado.
• Ponga en servicio el inversor tal y como se
describe en el capítulo 6.1 “Puesta en
servicio del inversor” (Página 39).
☑ No se ha detectado ningún fallo a tierra. Probablemente uno de los varistores con control
térmico está averiado.
• Compruebe los varistores según se
describe en el capítulo
9.3.2 “Comprobación del funcionamiento
de los varistores” (Página 60).
