SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SB33-38-11-IA-es-62
21
5 Conexión eléctrica
5.1 Seguridad
5.2 Esquema del área de conexiones
5.2.1 Vista exterior

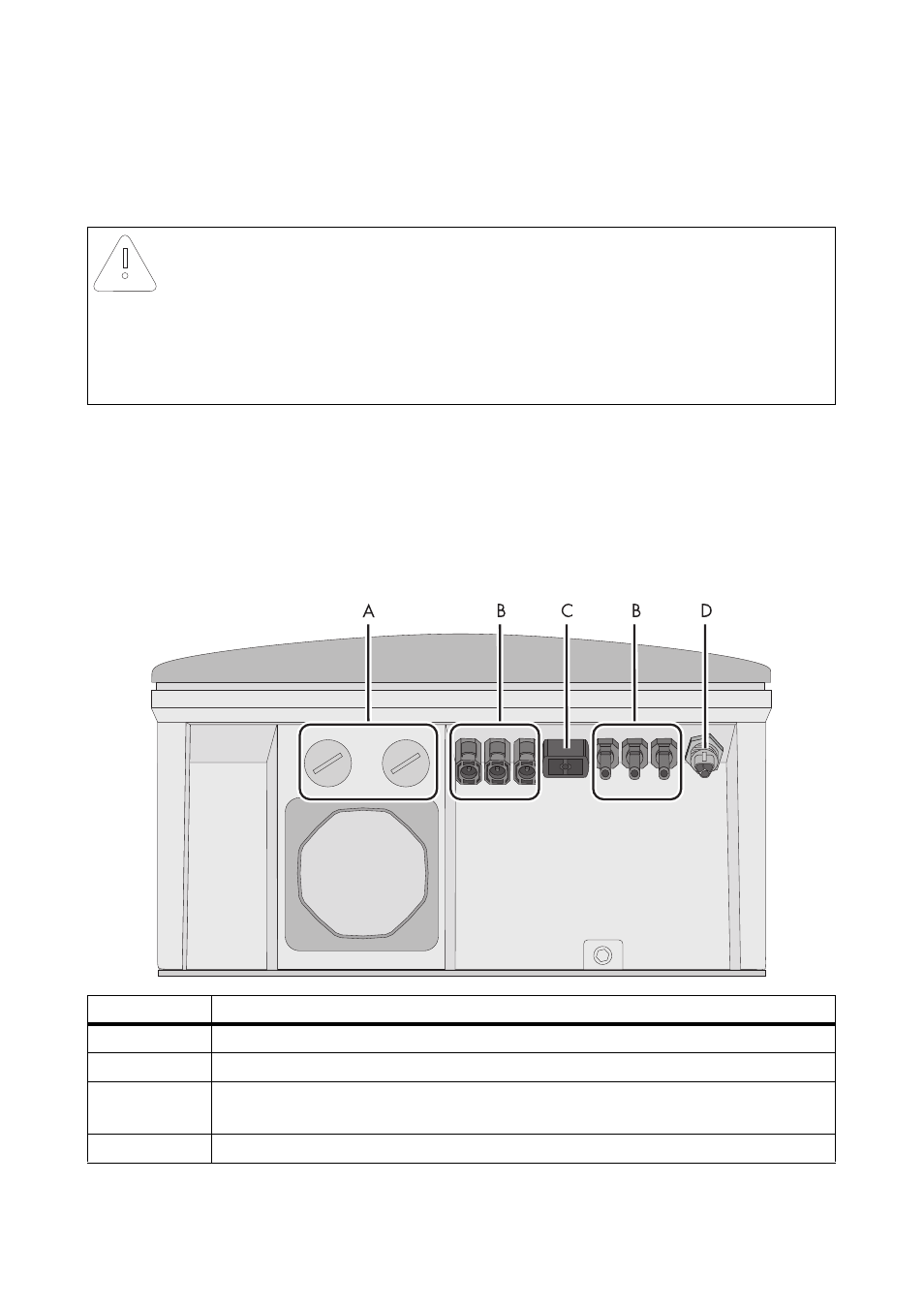

La siguiente imagen muestra la asignación de las áreas de conexión individuales en la parte inferior
del inversor.
* Si ha encargado el inversor sin ESS, el inversor está equipado con 2 conectores de CC negativos y otros 2 positivos.
** Opcional
PRECAUCIÓN
El inversor puede resultar dañado a causa de descargas electrostáticas.
Los componentes del interior del inversor pueden sufrir daños irreparables a causa de
descargas estáticas.
• Antes de tocar cualquier componente en el interior del inversor,
haga contacto a tierra tocando algún objeto con toma a tierra.
Componente Descripción
A
Aperturas de la carcasa para la comunicación (con tapones)
B
Conectores de CC para la conexión de los strings fotovoltaicos*
C
Conector hembra para la conexión del interruptor-seccionador de CC
Electronic Solar Switch (ESS)**
D
Conector hembra de CA para la conexión a red
