SMA Technologie AG Disposición de un interruptor automático
Instrucciones de instalación SBTLHCMS-IES080411 Página 53
11 Disposición de un interruptor automático
Necesitará los siguientes datos técnicos de los inversores empleados
• Protección máxima admisible por fusible del inversor = 25 A
La protección máxima del cable se ve limitada por el tipo de cable, su disposición y la
temperatura ambiente, entre otras condiciones.
•
En nuestro ejemplo asumimos que con esta disposición el tipo de cable elegido
(6 mm²) puede soportar aún una corriente nominal de 32,2 A.
Elección de los interruptores automáticos:
• Tanto la corriente nominal máxima del tipo de cable empleado como la
protección por fusible máxima del inversor limitan a su vez la corriente nominal
máxima de los interruptores automáticos.
• En nuestro ejemplo son posibles 25 A.
Aún así deberá comprobar la funcionalidad térmica de los interruptores automáticos.
Ejemplo de la disposición térmica de un interruptor automático en una instalación
generadora de energía fotovoltaica de funcionamiento en paralelo.

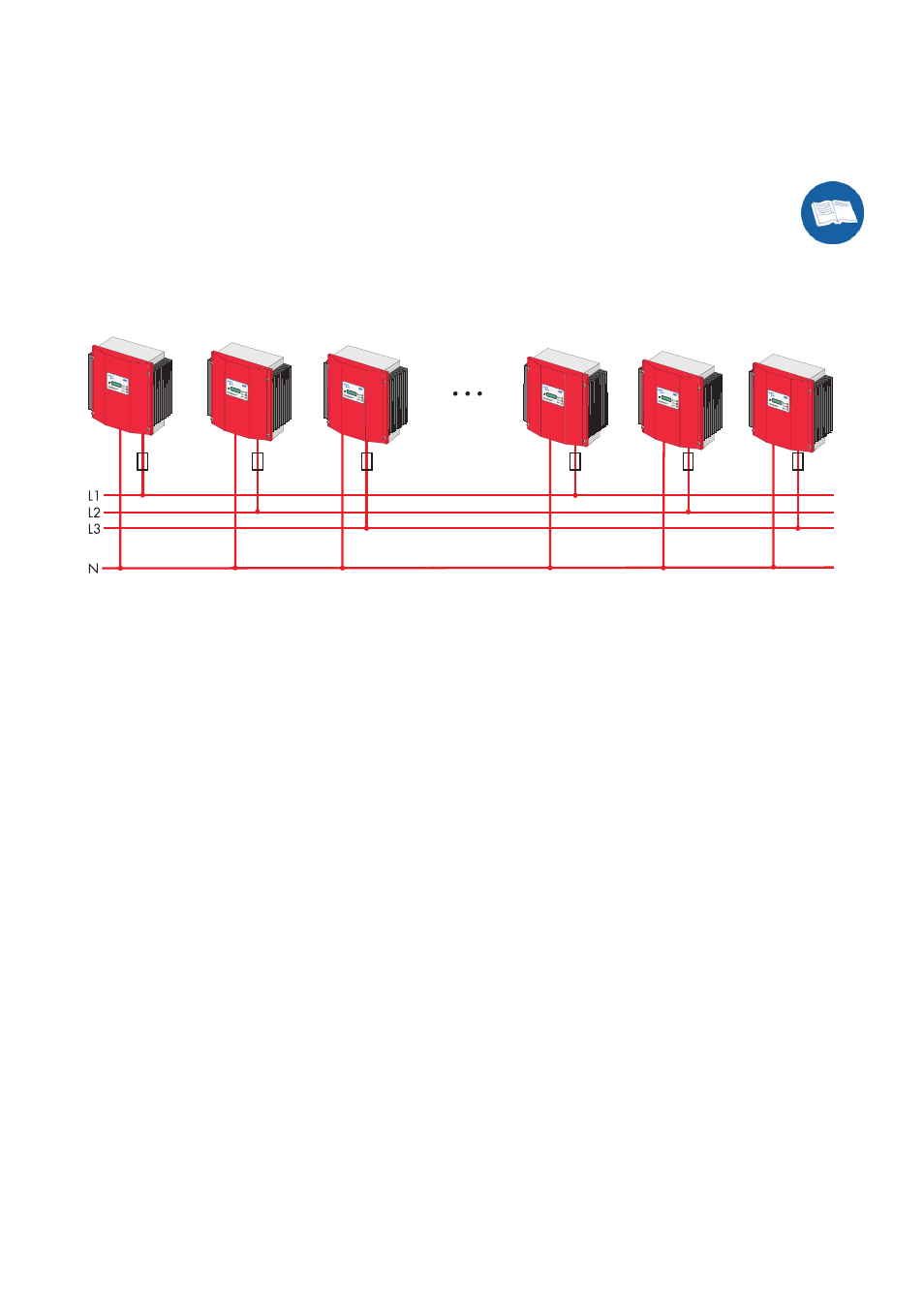

Se parte de una instalación fotovoltaica con nueve inversores Sunny Boy SB
4200TL HC Multi-String o SB 5000TL HC Multi-String, con tres inversores por
fase.
• Corriente de salida máxima = 19 A (Sunny Boy SB 4200TL HC Multi-String)
22 A (Sunny Boy SB 5000TL HC Multi-String)
