6.2.1 Conexión de la salida de CA
Para conectar la línea de CA, siga estas instrucciones:
1. Compruebe la tensión de red. Los Sunny Boy se adaptan a la norma DIN VDE
0126--1-1 en dos pasos. En el primer paso el inversor se desconecta de la red,
en cuanto se sobrepase una tensión de red de 253 V.
En el segundo paso del ajuste el Sunny Boy puede inyectar a la red pública con
una tensión de salida máxima de 260 V por poco tiempo. Pero acorde a la
norma DIN VDE 0126-1-1 el promedio de 10 minutos no debe sobrepasar una
tensión de 253 V. Es decir, cuando la tensión de red se mantiene constante en
254 V, por ejemplo, el inversor se desconecta de la red. Su operador local de
red debe remediar esta situación.
La norma DIN VDE 0126-1-1 es vigente sólo para Alemania. Para ver los valores
preconfigurados de su inversor para otros países, ver el capítulo 8.4.3
„Configuración de parámetros por países” (Página 45).

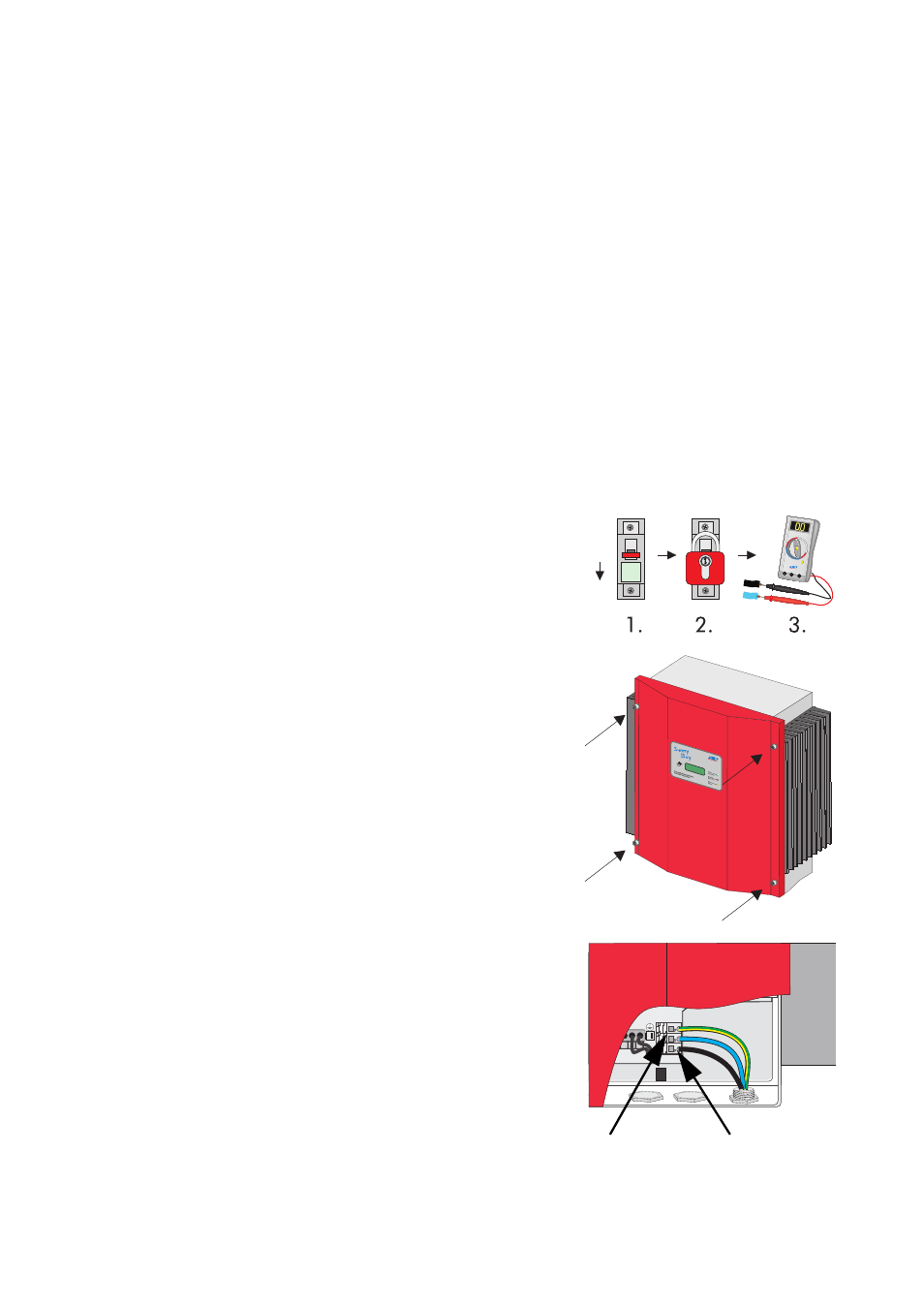

2. Desconecte el equipo de la red (desconecte el
interruptor automático), asegúrelo contra
reconexión y verifique que no haya tensión.
3. Desatornille la tapa de la carcasa del Sunny
Boy y retírela con cuidado. Después desconecte
la toma a tierra (PE) de la tapa.
4. Conecte el cable de red tal como se indica en la
ilustración. Utilice para ello la boquilla de paso
incluida en el paquete.
No invierta la conexión de "L" y "N".
OFF
N L
