Montaje y conexión eléctrica SMA Solar Technology AG
8 PT100UNR-IES083510 Instrucciones de instalación
4 Montaje y conexión eléctrica
El sensor de temperatura ambiente PT100U puede conectarse al Sunny Boy Control Plus o al Sunny
Central Control mediante la técnica de 2 o 4 conductores. Deberá preparase la línea de conexión y
conducirla a través de un racor atornillado para cables al interior de la carcasa.
4.1 Cables recomendados
La longitud y la calidad del cable influyen en la calidad de la señal. Tenga en cuenta las siguientes
indicaciones de cableado para lograr una buena calidad de la señal.
Exteriores
Para exteriores, utilice un cable con las siguientes características básicas:
• Sección: mín. 4 x 0,25 mm
2
, mín. 4 x AWG 24
• Sección exterior del cable: mín. 4,5 mm, máx. 7 mm
• Resistente a los rayos UV
Recomendamos el uso de los siguientes tipos de cable:
• Cable Lapp: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
, n.º de pedido: 7038 861
• Cable Lapp con certificación UL: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
,
n.º de pedido: 7038 865

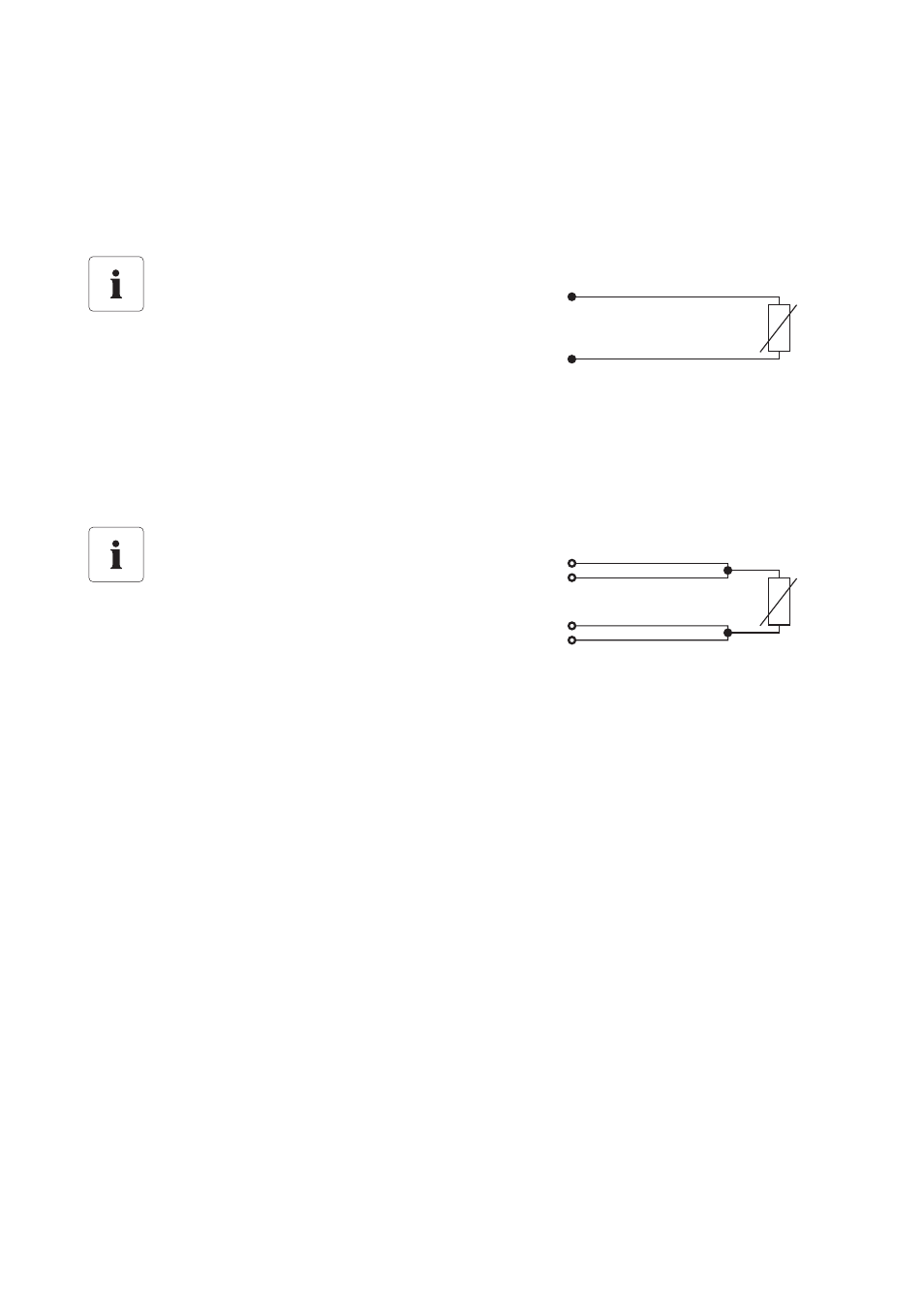

Técnica de 2 conductores
Al conectar el sensor de temperatura con
técnica de 2 conductores, la resistencia del
cable influye en la medición. Esto puede
provocar inexactitudes de medición
dependiendo de la longitud del cable.
Por esta razón, la técnica de 2 conductores sólo debe aplicarse con cables de poca
longitud (3 m como máximo) o cuando no se requiera una exactitud de medición
demasiado alta. Para aumentar la exactitud de medición, se recomienda la conexión con
técnica de 4 conductores.
Técnica de 4 conductores
Para compensar errores de medición por
resistencias de cable, el sensor de temperatura
debe conectarse con la técnica de 4
conductores. Con esta conexión, la introducción
de corriente y la medición de la tensión se realizan en pares de cables independientes. La
longitud del cable no puede sobrepasar los 30 m.
