SMA Solar Technology AG Montaje y conexión eléctrica
Instrucciones de instalación PT100UNR-IES083510 11
8. Enroscar a mano el racor atornillado para cables del sensor en la carcasa del sensor
(par de 0,8 Nm).

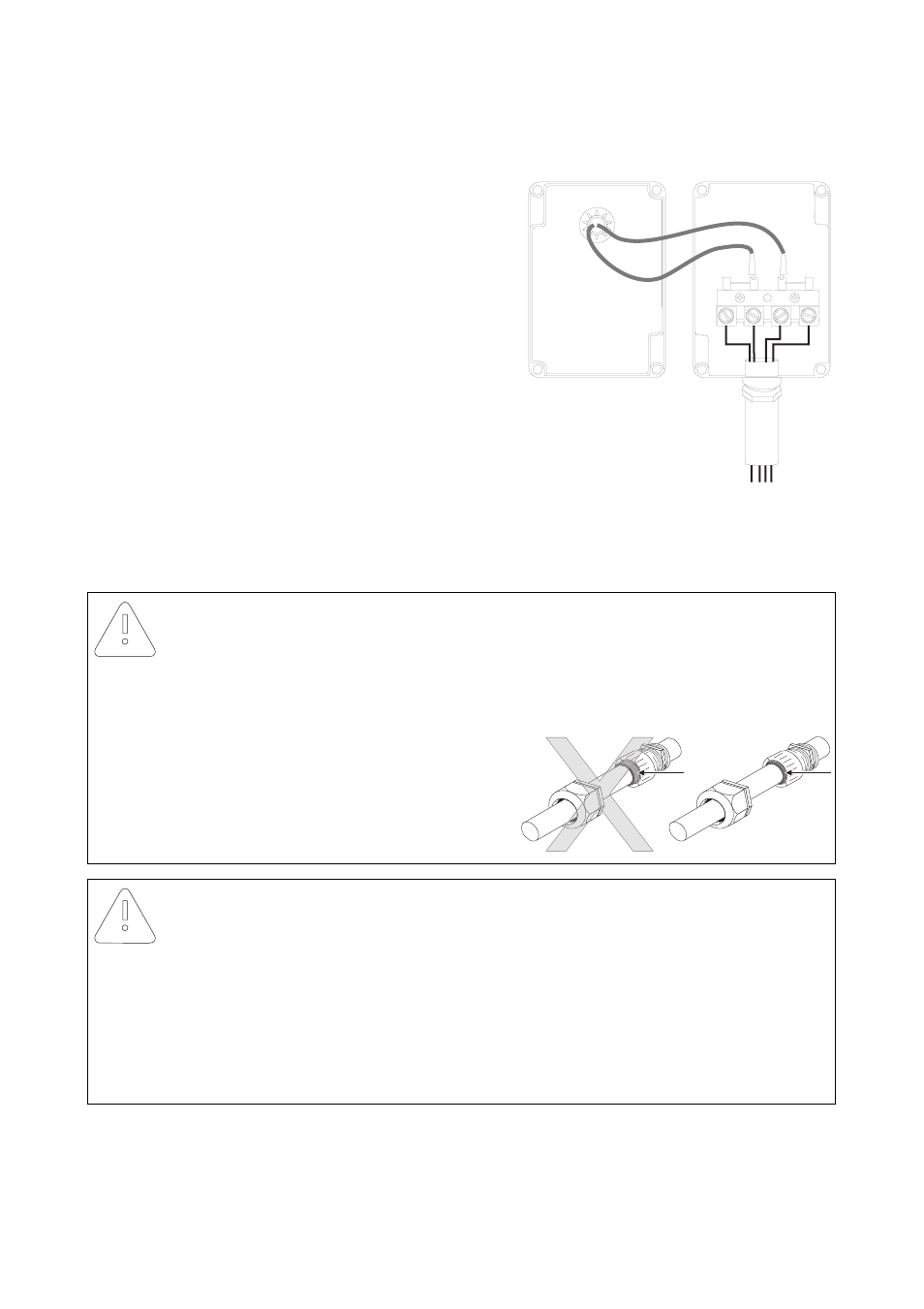

9. Conecte el conector de la tapa del sensor con los
bornes de conexión; véase la figura de la derecha.
La polaridad de los cables es arbitraria.
10. Fije la tapa del sensor a la carcasa con los tornillos.
☑ El sensor está conectado.
4.5 Conectar el sensor a la Sunny SensorBox
La conexión del sensor se realiza en la conexión "F6 TmpAmp" de la Sunny SensorBox. Siga los
siguientes pasos:
1. Abrir las tapas laterales de la Sunny SensorBox usando las escotaduras.
2. Soltar los tornillos situados en las esquinas de la Sunny SensorBox y levantar la tapa de la
carcasa hacia la izquierda. La tapa está fijada a la contratapa inferior mediante ganchos.
¡PRECAUCIÓN!
Daños en la Sunny SensorBox por infiltración de líquidos.
• Al trabajar al aire libre, asegurarse de que no entre ningún líquido (p. ej. por la lluvia
o la nieve) en la Sunny SensorBox abierta.
• Al introducir y retirar el cable a través del
racor atornillado para cables, asegurarse
de que la junta de paso esté
correctamente colocada en el racor
atornillado para cables.
¡PRECAUCIÓN!
Daños en la Sunny SensorBox por juntas de goma porosas.
Con el tiempo, la junta de goma de la tapa de la Sunny SensorBox se vuelve porosa y
pierde su hermeticidad, cuando se abra la Sunny SensorBox. Cuando se desatornilla la
Sunny SensorBox después de una duración del servicio de más de 5 años para, p. ej., un
equipamiento a posteriori, debe sustituirse la junta de la tapa de la Sunny SensorBox por
una nueva. En este caso, antes de comenzar los trabajos de mantenimiento, pida una junta
de repuesto.
