7 Montaje SMA Solar Technology AG
18 BTPB-Ant-IES111510 Instrucciones de instalación

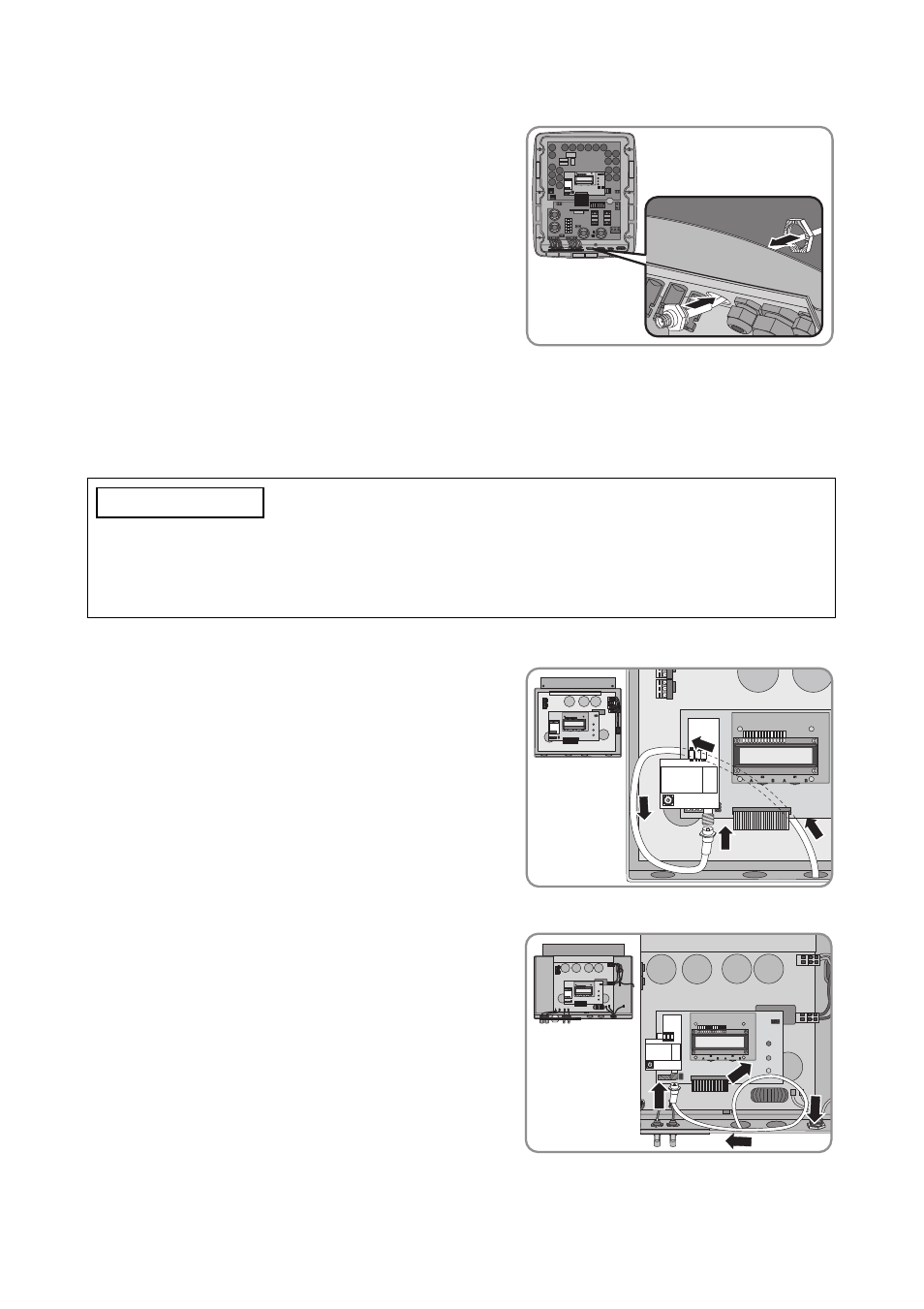

4. Coloque la contratuerca en el cable de antena con
los bordes dentados en dirección a la carcasa del
inversor.
5. Apriete la contratuerca primero con la mano y luego gírela con un par de 9 Nm en la rosca
del cable de antena. Ancho de llave de la llave dinamométrica: 26 mm.
6. Pase el cable de la antena por el inversor:
• En los inversores con modelo de carcasa C:
introduzca el cable de antena por debajo del
módulo de la pantalla. Para ello, lleve el cable
de antena por el borde izquierdo de la carcasa
del inversor y condúzcalo en dirección a la
conexión de la antena del Bluetooth
Piggy‑Back.
• En los inversores con modelo de carcasa A:
lleve el cable de antena hacia la derecha sobre
el módulo de la pantalla. Para ello, forme un
bucle con el cable en dirección a la conexión
de antena del Bluetooth Piggy‑Back.
13&$"6$*“/
Pueden producirse daños en el cable de antena.
• No doble el cable de antena.
• Mantenga el cable de antena alejado de las piezas que conduzcan calor.
