SMA Solar Technology AG 7 Montaje
Instrucciones de instalación BTPB-Ant-IES111510 15
1. Desconecte y abra el inversor (consulte las instrucciones de instalación del inversor).
2. Si en la ranura de conexión de la interfaz ya hay instalada otra interfaz de comunicación,
desmóntela (consulte las instrucciones de la interfaz de comunicación).

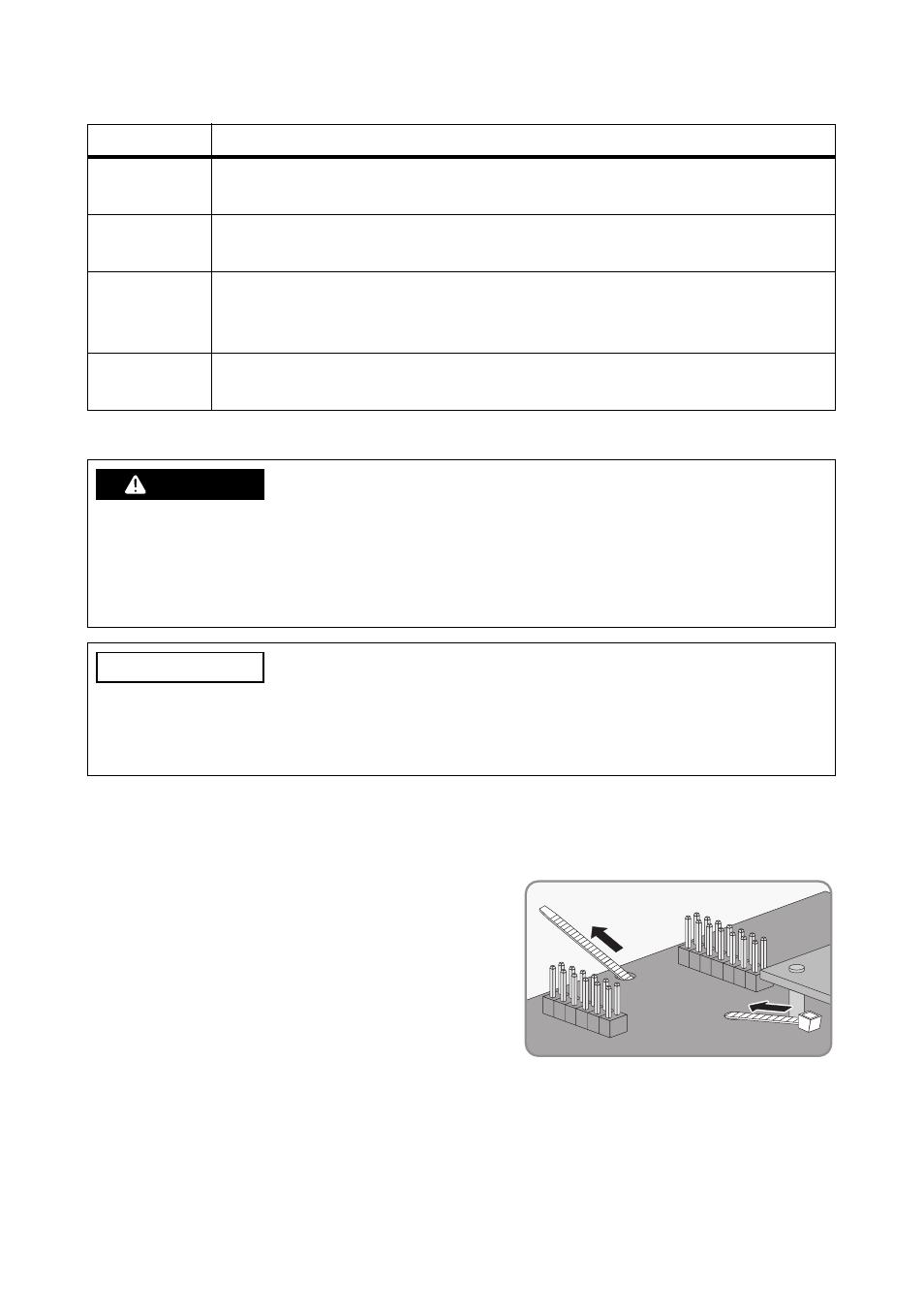

3. Pase la abrazadera para cables por los agujeros
de fijación del módulo de la pantalla. Para ello,
introduzca la abrazadera para cables por debajo
del módulo de la pantalla.
Posición Inversores
*
* Con "Del [...] al [...]" se indica el listado de los inversores compatibles; consulte el capítulo 2.1.
A Del SB 1100 al SB 3000‑KR y del WB 1100 al WB 3000‑IT, en adelante
denominados como el grupo con "modelo de carcasa A".
B Del SB 3300 al SB 5000TL HC‑IT y del WB 3300 al WB 3800‑IT, en adelante
denominados como el grupo con "modelo de carcasa B".
C SB 700 y SB 1100, SB 1100E, SB1100LV, SB1100‑IT, WB 1100, WB 1100E y
WB 1100LV con el tipo de carcasa de un SB 700, en adelante denominados
como el grupo con "modelo de carcasa C".
D Del SMC 4600A al SMC 11000TLRP-10 y del WB 5000A al WB 6000A, en
adelante denominados como el grupo con "modelo de carcasa D".
1&-*(30
Peligro de muerte por electrocución al abrir el inversor.
Muerte o lesiones graves.
• Desconecte el inversor por el lado de la CA y de la CC (consulte las instrucciones de
instalación del inversor).
13&$"6$*“/
Pueden producirse daños en el inversor debido a descargas electrostáticas.
• Antes de tocar cualquier pieza, haga contacto a tierra tocando el conductor de protección o
una parte no barnizada del inversor.
