6 Conexión del equipamiento adicional de ventilador SMA Solar Technology AG
16 FANKIT01-IA-es-12 Instrucciones de instalación

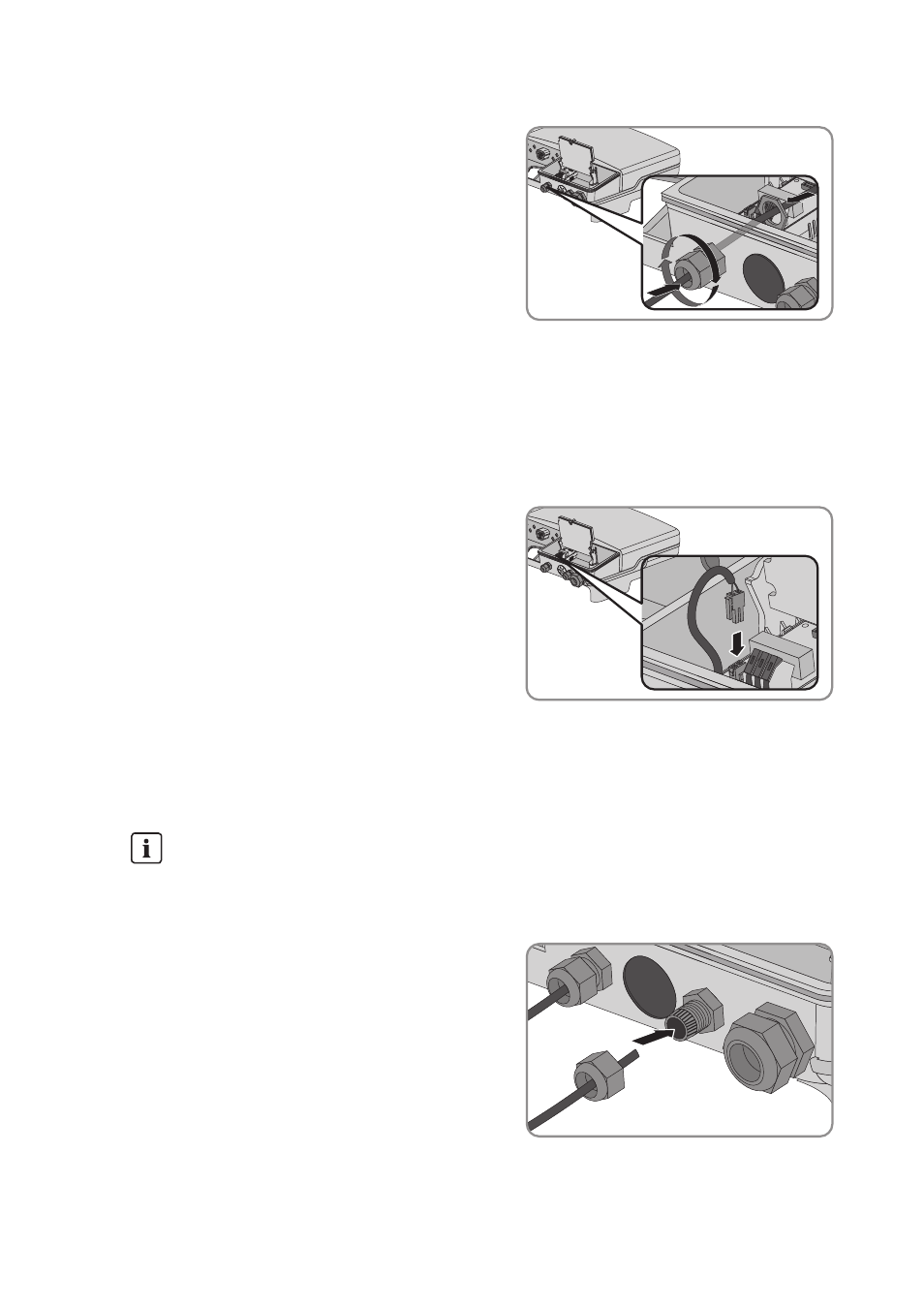

8. Introduzca el racor atornillado para cables del
ventilador en la abertura en la carcasa y atorníllelo
desde el interior a la carcasa con la contratuerca.
9. Si la tuerca de unión está desatornillada, apriete la tuerca de unión en el racor atornillado para
cables.
10. Apriete la tuerca de unión con la mano.
11. Asegúrese de que el cable del ventilador esté bien fijado.
12. Introduzca el conector del ventilador en la
conexión del ventilador del módulo de control.
13. Si debe utilizarse el relé multifunción en el módulo de control, conecte el relé multifunción a
través del racor atornillado para cables derecho.
• Retire los selladores del racor atornillado para cables derecho. Para ello desatornille la
tuerca de unión.
• Introduzca el cable de conexión en el inversor
por el racor atornillado para cables derecho.
Atornille únicamente a mano la tuerca de unión
al racor atornillado para cables.
• Asegúrese de que el cable de conexión esté bien fijado.
Conserve los selladores.
Conserve los selladores en un lugar seguro. Los selladores se necesitarían si se tuviera
que desmontar el equipamiento adicional de ventilador.
