5 Montaje
SMA Solar Technology AG
12
FANKIT01-IA-es-12
Instrucciones de instalación
5 Montaje
5.1 Vista general de la zona de montaje

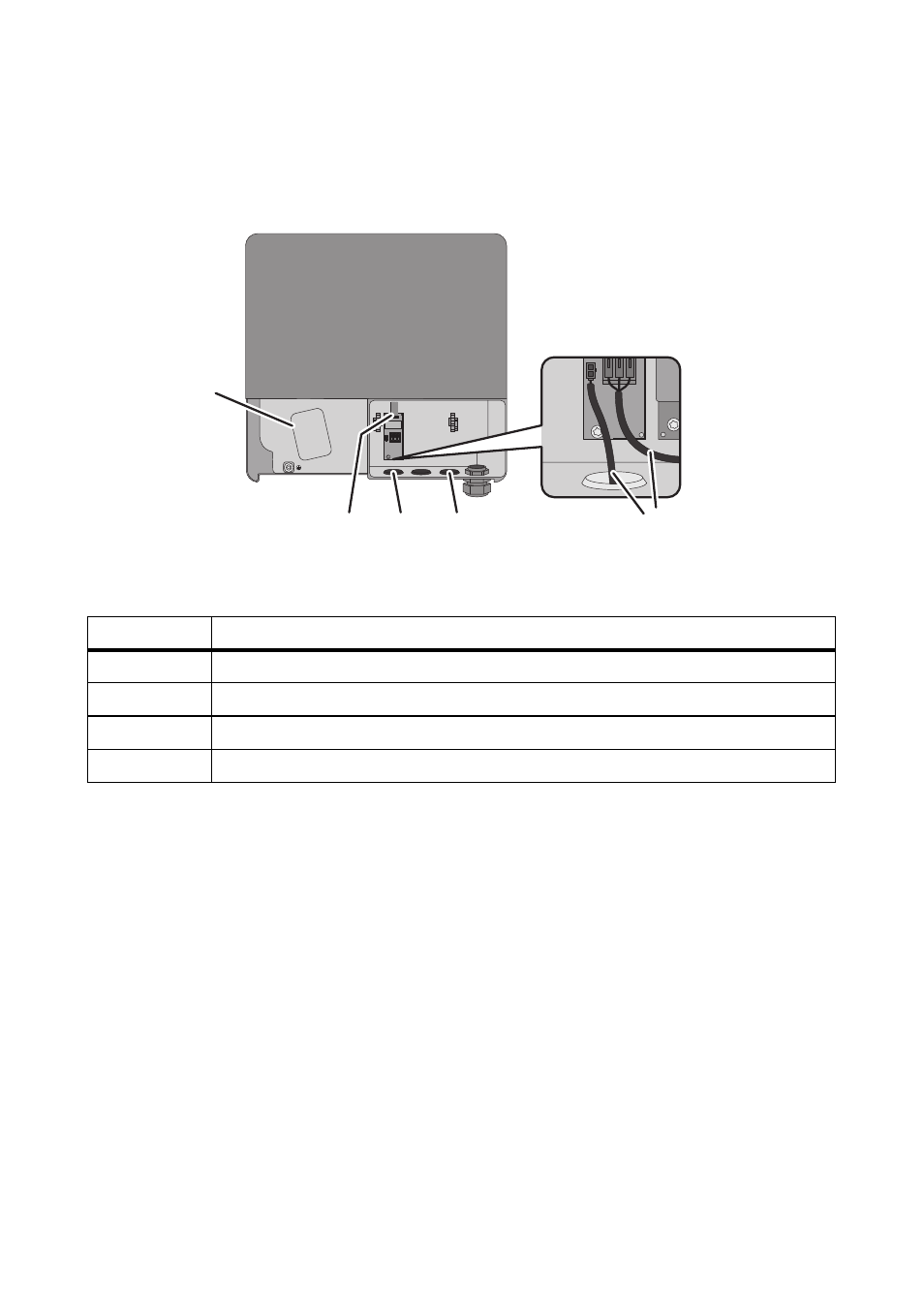

Imagen 3: Zona de montaje del inversor con la tapa inferior de la carcasa abierta y con la pantalla plegada
hacia arriba
5.2 Desmontaje del relé multifunción
Si hay preinstalado un relé multifunción, se bloqueará con la zona de montaje del módulo de control.
El relé multifunción debe desmontarse de acuerdo con este procedimiento antes de montar el
equipamiento adicional de ventilador.
1. Desconecte el inversor de la tensión y ábralo (consulte las instrucciones de instalación del
inversor).
2. Si el relé multifunción está ocupado, desconecte la tensión de alimentación del relé multifunción
y asegúrelo contra una reconexión accidental.
Posición
Denominación
A
Recorrido del cable
B
Abertura en la carcasa para la conexión del equipamiento adicional de ventilador
C
Lugar de montaje del módulo de control
D
Abertura en la carcasa para ventiladores con carcasa
C
B
A
D
B
