6.3.3 Conexión de toma a tierra adicional
Si en el lugar de montaje es necesaria una toma a tierra adicional o una conexión equipotencial,
debe conectar al inversor una toma a tierra adicional. De esta forma evitará las corrientes de
contacto si falla el conductor de protección de la caja de bornes para el cable de CA.
Requisito del cable:
☐ Sección del cable de puesta a tierra: máximo 16 mm²
Procedimiento:
1. Pele el cable de puesta a tierra.

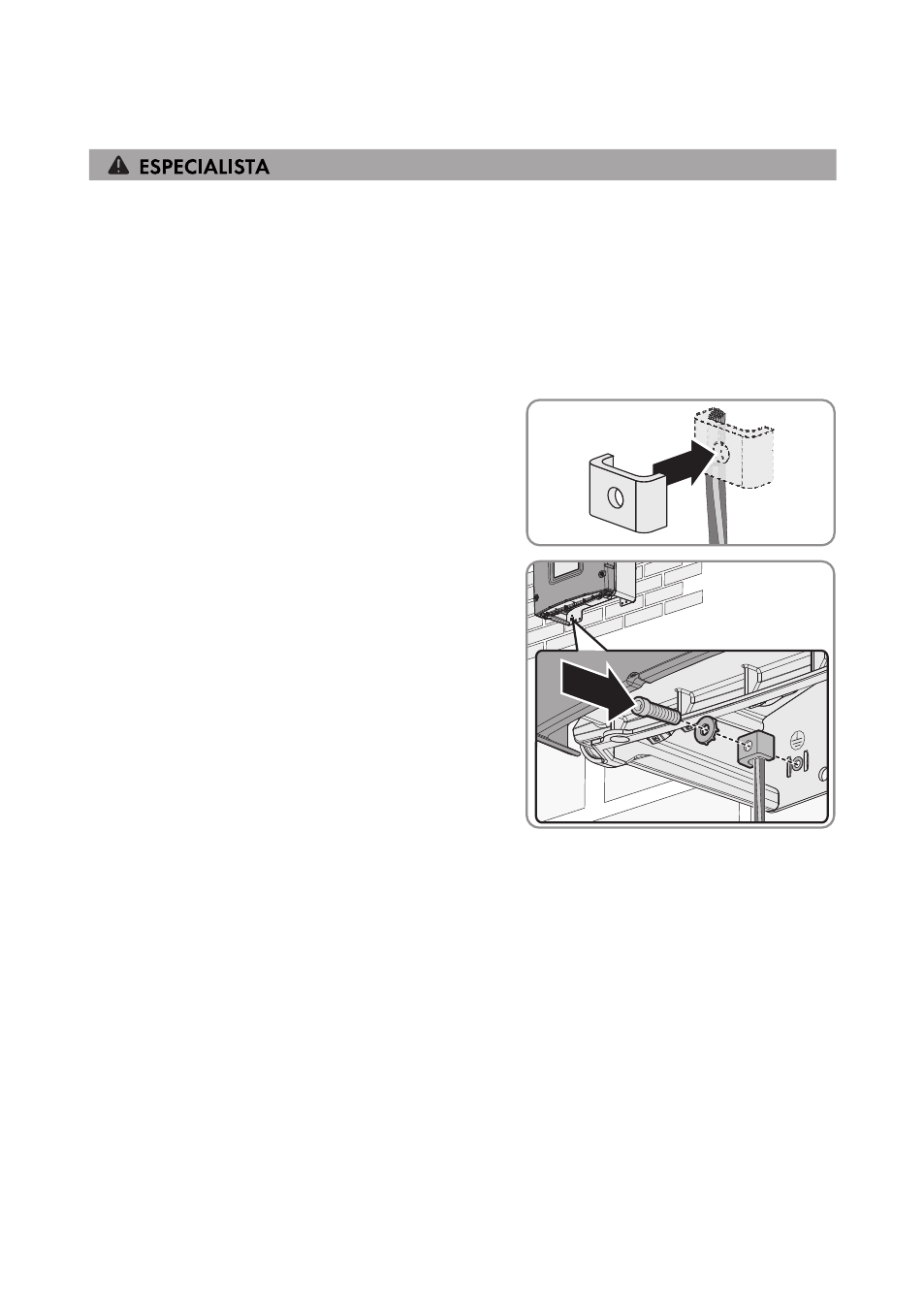

2. Introduzca el cable de puesta a tierra por
debajo de la abrazadera. Coloque el cable de
puesta a tierra a la izquierda.
3. Fije la abrazadera con el tornillo cilíndrico
M6x16 y la arandela de cierre (par de apriete:
6 Nm). Los dientes de la arandela de cierre
deben apuntar hacia la abrazadera.
6.4 Conexión de CC
6.4.1 Requisitos para la conexión de CC
Requisitos de los módulos fotovoltaicos por entrada:
☐ Todos los módulos fotovoltaicos deben ser del mismo tipo.
☐ En todos los strings debe estar conectado el mismo número de módulos fotovoltaicos
conectados en serie.
☐ Todos los módulos fotovoltaicos deben tener la misma orientación.
☐ Todos los módulos fotovoltaicos deben tener la misma inclinación.
☐ Debe respetarse la corriente de entrada máxima por string, que no debe superar la corriente
de paso de los conectadores de enchufe de CC (consulte el capítulo 11 “Datos técnicos”,
página 55).
