6.2 Vista general del área de conexión
6.2.1 Vista inferior

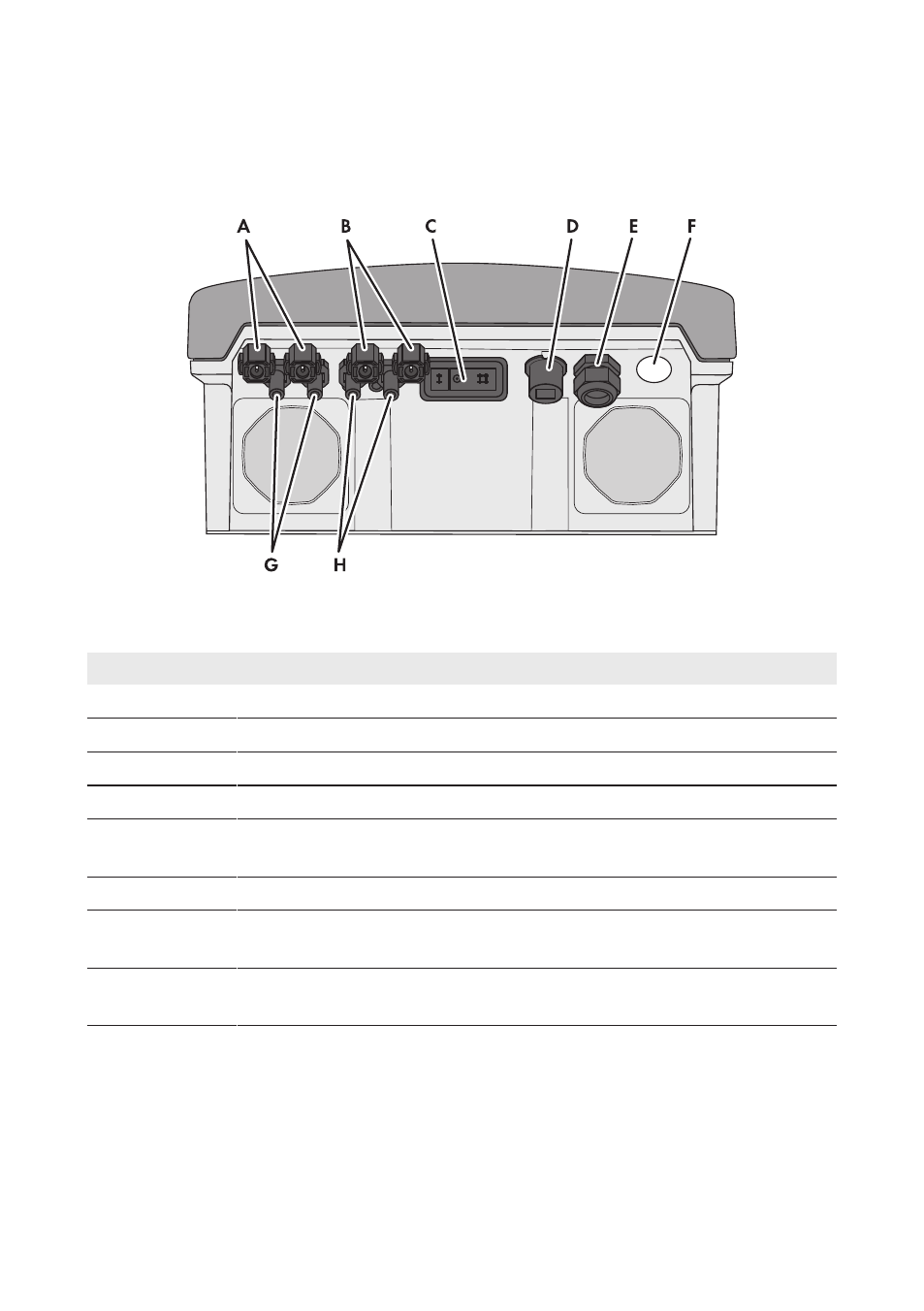

Imagen 6: Áreas de conexión y aberturas en la carcasa en la parte inferior del inversor
Posición
Denominación
A
Conectores de enchufe de CC positivos, entrada A para cable de CC positivo
B
Conectores de enchufe de CC positivos, entrada B para cable de CC positivo
C
Hembrilla para el ESS
D
Hembrilla con tapón obturador para la conexión de red
E
Racor atornillado para cables M25 con tapón obturador para los cables de
datos
F
Abertura en la carcasa para el cable de CA
G
Conectores de enchufe de CC negativos, entrada A para cable de CC negati-
vo
H
Conectores de enchufe de CC negativos, entrada B para cable de CC negati-
vo
