La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12.2
12
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
387
Determinar el comportamiento de posicionamiento de
la función PLANE
Resumen
Independientemente de que función PLANE se utilice para la
definición del plano de mecanizado inclinado están disponibles las
siguientes funciones para el comportamiento del posicionamiento:
Inclinación automática
Selección de posibilidades de pivotación alternativa (no con
PLANE AXIAL)
Selección del tipo de transformación (no con
PLANE AXIAL)

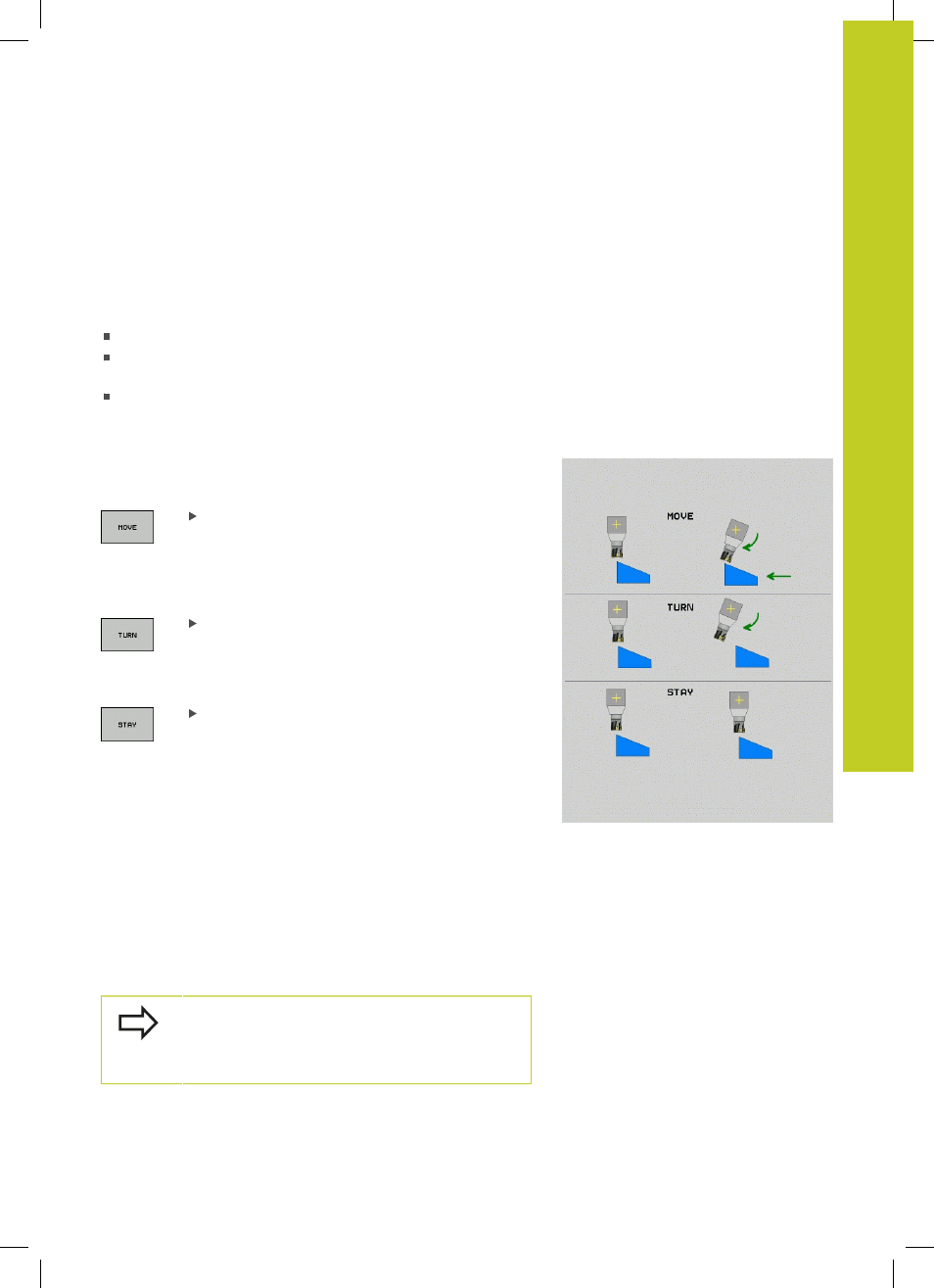

Inclinación automática: MOVE/TURN/STAY (introducción
requerida obligatoria)
Tras haber introducido todos los parámetros para la definición
del plano, debe determinarse, como deben inclinarse los ejes
basculantes al valor del eje calculado:
La función PLANE debe inclinar automáticamente
los ejes basculantes a los valores del eje
calculados, en donde no debe variar la posición
relativa entre la pieza y la herramienta. El TNC
ejecuta un movimiento de compensación en los
ejes lineales
La función PLANE debe inclinar automáticamente
los ejes basculantes a los valores del eje
calculados, en donde solo se posicionan los
ejes basculantes. El TNC no ejecuta
ningún
movimiento de compensación en los ejes lineales
Se inclinan los ejes basculantes a continuación en
una frase de posicionamiento separada
Si se ha seleccionado la opción
MOVE (Función PLANE debe realizar
la inclinación automáticamente con movimiento de compensación),
¿están aún los dos parámetros descritos a continuación
Distancia
del punto de giro del extremo de la herramienta y Avance? F= a
definir.
Si se ha seleccionado la opción
TURN (la función PLANE debe
realizar la inclinación automáticamente sin movimiento de
compensación), ¿está aún el siguiente parámetro descrito
Avance?
F= a definir.
De forma alternativa a un avance definido directamente mediante
un valor numérico
F, también se pueden ejecutar los movimientos
basculantes con
FMAX (marcha rápida) o FAUTO (avance desde la
frase
TOOL CALLT).
Si se utiliza la función PLANE AXIAL en combinación
con STAY, entonces deben inclinarse los ejes
giratorios en una frase separada de posicionamiento
después de la función
PLANE.
