Funcionamiento manual y ajuste
14.9 Fijar el punto de referencia con el sistema de palpación 3D (Opción
de Software #17 Touch Probe Functions)
14
490
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 5/2014
14.9 Fijar el punto de referencia con el
sistema de palpación 3D (Opción de
Software #17 Touch Probe Functions)
Resumen
Las funciones para la fijación del punto de referencia en la pieza
orientada, se seleccionan con las siguientes softkeys:
Softkey Función Página
Fijar el punto de referencia en
cualquier eje con 490
Fijación de la esquina como punto de
referencia 491
Fijar punto central círculo como
punto de referencia 492
Eje central como punto de referencia
Fijar eje central como punto de
referencia
495

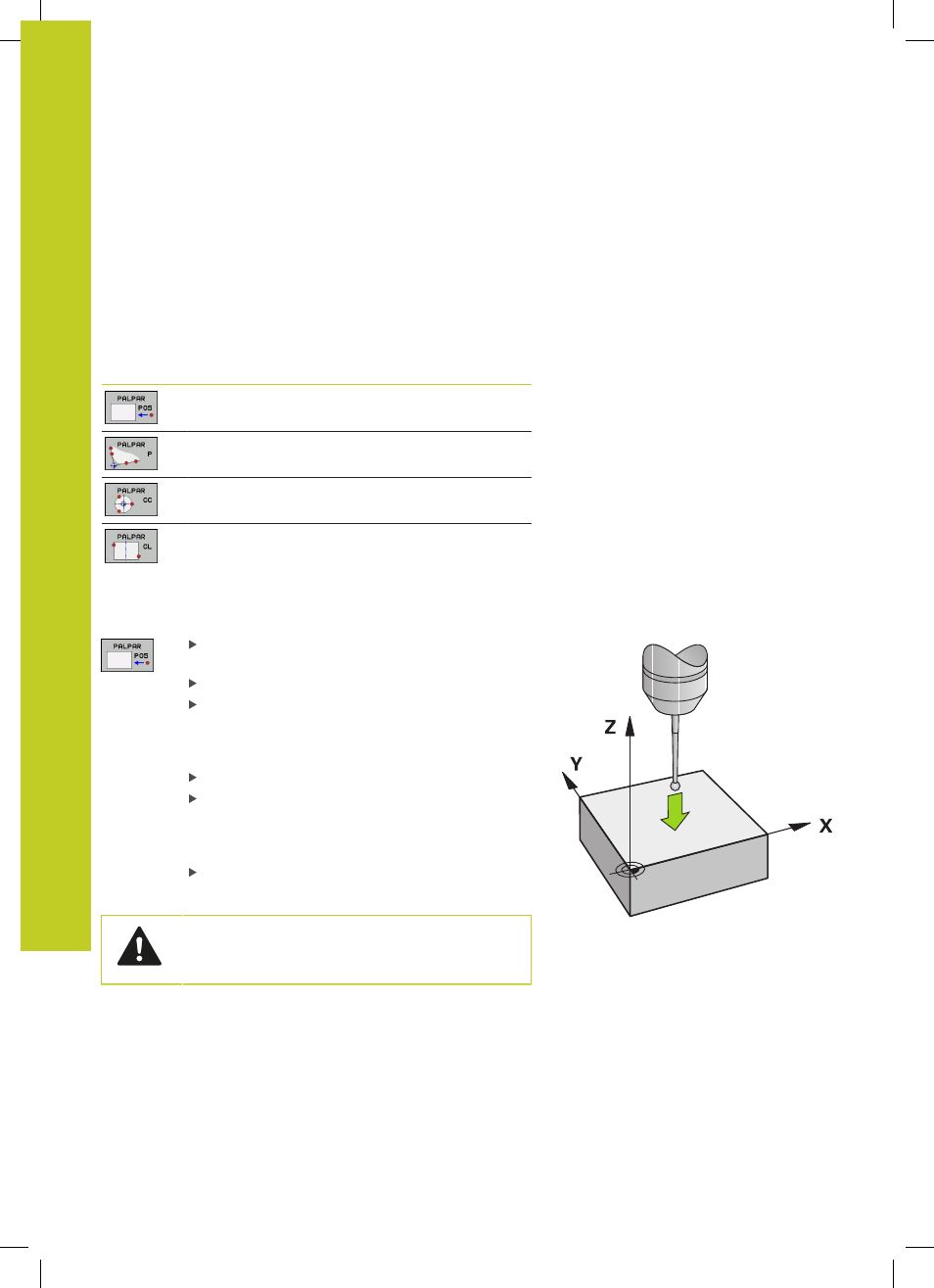

Fijar punto de referencia en un eje cualquiera
Seleccionar la función de palpación: Pulsar la
Softkey
PALPAR POS
Posicionar el palpador cerca del punto de palpación
Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el
punto de referencia, p. ej., palpar Z en dirección Z:
Seleccionar mediante Softkey
Palpar: Pulsar la tecla START externa
Punto de referencia: Introducir las coordenadas
teóricas, aceptar con la Softkey
fijar pto. ref., ver
"Escribir en una tabla de puntos cero los valores de
medición de los ciclos de palpación", página 480
Finalizar la función de palpación: Pulsar la Softkey
ENDE
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
