Funcionamiento manual y ajuste
13.8 Fijar punto de referencia con palpador 3D (Opción de Software
Touch probe functions)
13
392
TNC 620 | Modo de empleo Programación DIN/ISO | 12/2013
13.8 Fijar punto de referencia con palpador
3D (Opción de Software Touch probe
functions)
Resumen
Las funciones para la fijación del punto de referencia en la pieza
orientada, se seleccionan con las siguientes softkeys:
Softkey Función Página
Fijar el punto de referencia en
cualquier eje con
392
Fijación de la esquina como punto de
referencia
393
Fijar punto central círculo como
punto de referencia
394
Eje central como punto de referencia 394

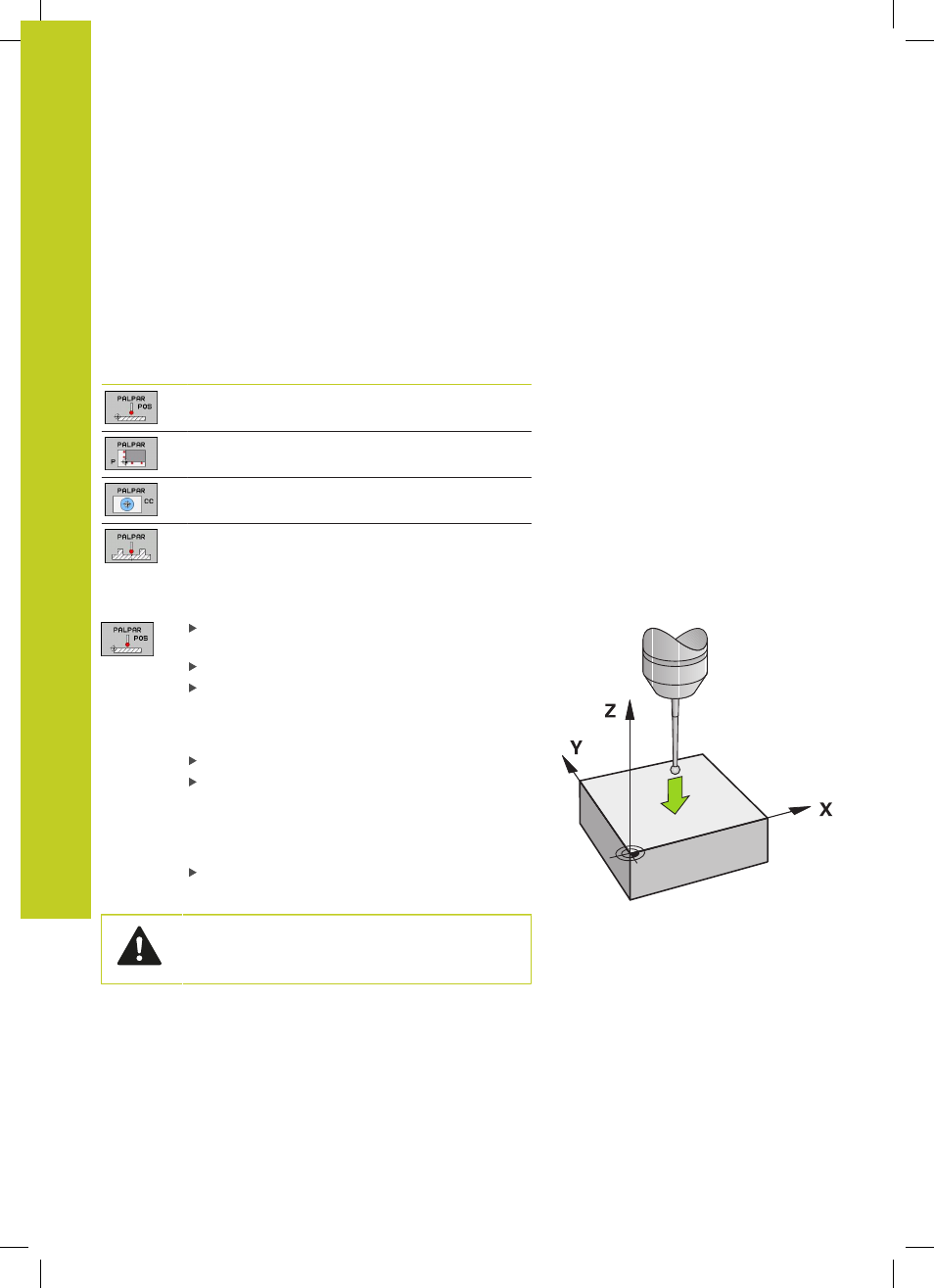

Fijar punto de referencia en un eje cualquiera
Seleccionar la función de palpación: Pulsar la
Softkey PALPAR POS
Posicionar el palpador cerca del punto de palpación
Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el
punto de referencia, p.ej. palpar Z en dirección Z-:
seleccionar mediante softkey
Palpar: Pulsar la tecla START externa
Punto de referencia: Introducir coordenada
teórica, aceptar con la softkey FIJAR PTO. REF.,
see "Escribir en una tabla de puntos cero los
valores de medición de los ciclos de palpación",
Page 382
Finalizar la función de palpación: pulsar la softkey
END
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
