Programación: Mecanizado multieje
11.6 Peripheral Milling: Corrección de radio 3D con TCPM y corrección
de radio (G41/G42)
11
346
TNC 620 | Modo de empleo Programación DIN/ISO | 12/2013
11.6 Peripheral Milling: Corrección de radio
3D con TCPM y corrección de radio
(G41/G42)
Aplicación
En el Peripheral Milling el TNC desplaza la hta. perpendicularmente
a la dirección del movimiento y a la dirección de la hta. según la
suma de los valores delta
DR(tabla de htas. y frase T). La dirección
de la corrección se determina con la corrección de radio G41/G42

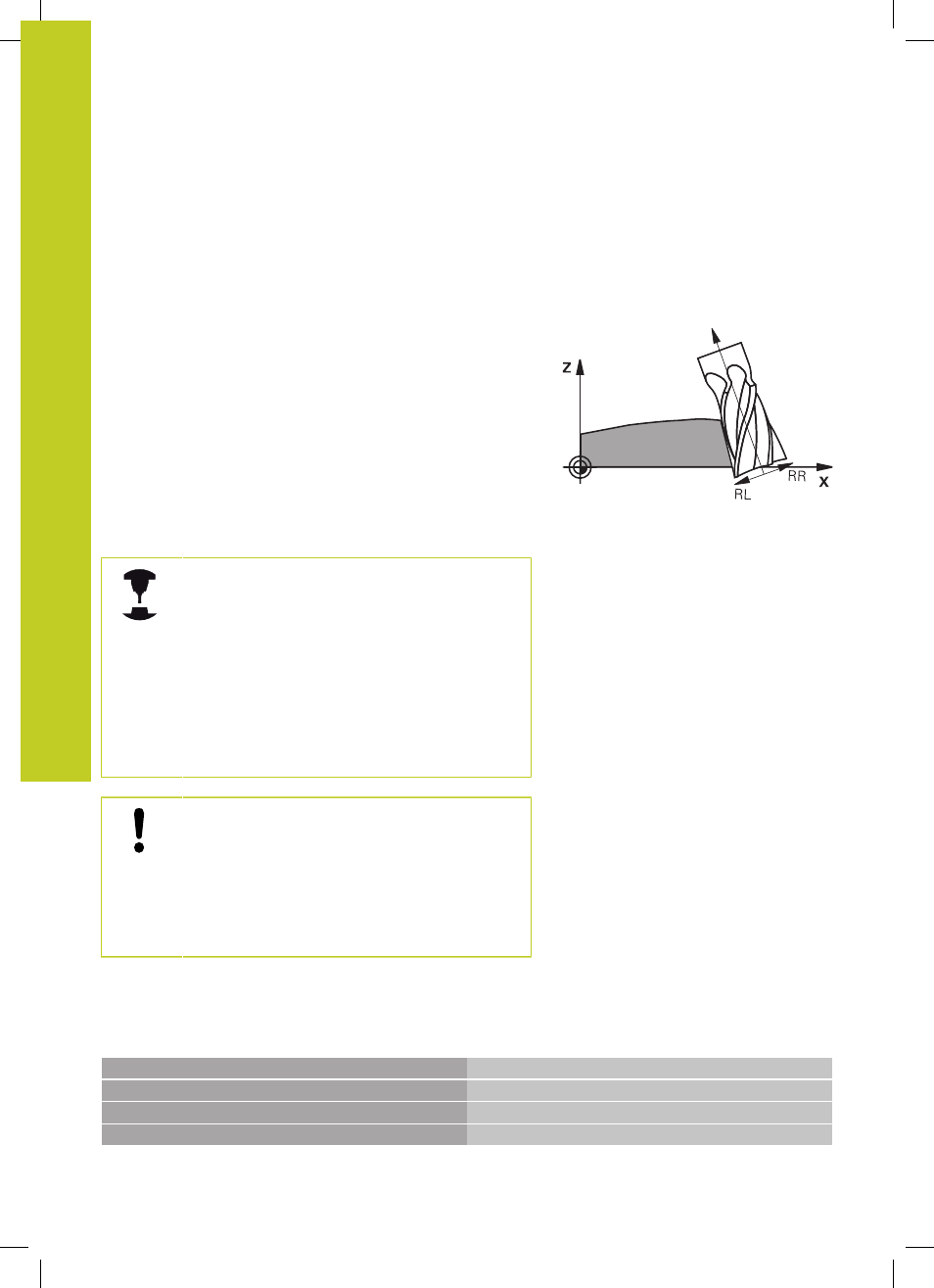

(véase la figura arriba a la derecha, dirección de movimiento Y+).
Para que el TNC pueda alcanzar la orientación de la hta. indicada,
debe activarse la función
M128 see "Mantener la posición del
extremo de la hta. en el posicionamiento de ejes basculantes
(TCPM): M128 (Opción de software 2)", Page 336 y a continuación
la corrección del radio de la hta. El TNC posiciona a continuación
los ejes giratorios de la máquina automáticamente de tal forma que
la orientación de la herramienta dada por las coordenadas de los
ejes giratorios alcance la corrección activa.
Esta función solo es posible en máquinas en las
que sean definibles ángulos espaciales para la
configuración de los ejes basculantes. Rogamos
consulte el manual de la máquina.
El TNC no puede posicionar automáticamente los
ejes giratorios en todas las máquinas.
Rogamos consulte el manual de la máquina.
Tener en cuenta que el TNC realiza una corrección
superior a los valores delta definidos. Un radio de
herramienta R definido en la tabla de herramientas
no influye en la corrección.
¡Atención: Peligro de colisión!
En máquinas cuyos ejes giratorios tienen un margen
de desplazamiento limitado, pueden aparecer
movimientos en los posicionamientos automáticos,
que precisen por ejemplo, un giro de 180° de la
mesa. Rogamos presten atención al peligro de
colisión del cabezal con la pieza o con el medio de
sujeción.
La orientación de la hta. se puede definir en una frase G01 tal como
se describe a continuación.
Ejemplo: definición de la orientación de la hta. con M128 y
coordenadas de los ejes giratorios
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 * Posicionamiento previo
N20 M128 * Activar M128
N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Activar la corrección de radio
N40 X+50 Y+0 Z+0 B-30 C+0 * Poner en marcha el eje giratorio (orientación de la hta.)
