320 Programación: Parámetros Q
9.1
1
Ejemplos de pr
ogr
amación

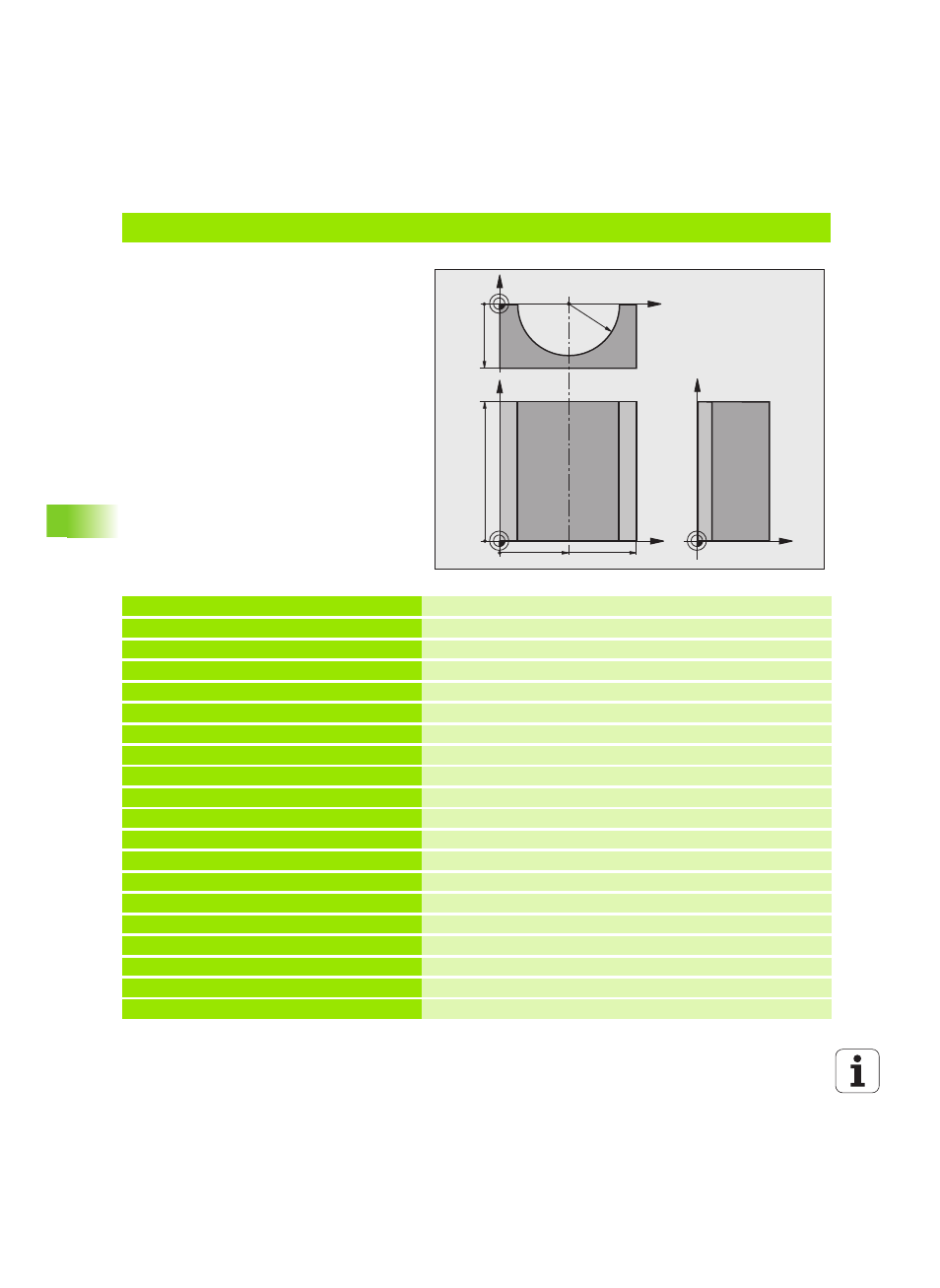

Ejemplo: Cilindro concavo con fresa esférica
Desarrollo del programa
„ El programa sólo funciona con fresa radial, la
longitud de la hta. se refiere al centro de la bola
„ El contorno del cilindro se realiza por medio de
muchas pequeñas rectas (definible mediante
Q13) Cuantos más puntos se definan, mejor
será el contorno.
„ El cilindro se fresa en tramos longitudinales
(aquí: paralelos al eje Y)
„ El sentido del fresado se determina mediante el
ángulo inicial y el ángulo final en el espacio:
Dirección del mecanizado en sentido horario:
Ángulo inicial > Ángulo final
Dirección del mecanizado en sentido antihorario:
Ángulo inicial < Ángulo final
„ El radio de la hta. se corrige automáticamente
%ZYLIN G71 *
N10 Q1 = +50 * Centro eje X
N20 Q2 = +0 * Centro eje Y
N30 Q3 = +0 * Centro eje Z
N40 Q4 = +90 * Ángulo inicial en el espacio (plano Z/X)
N50 Q5 = +270 * Ángulo final en el espacio (plano Z/X)
N60 Q6 = +40 * Radio del cilindro
N70 Q7 = +100 * Longitud del cilindro
N80 Q8 = +0 * Posición angular en el plano X/Y
N90 Q10 = +5 * Sobremedida del radio del cilindro
N100 Q11 = +250 * Avance al profundizar
N110 Q12 = +400 * Avance de fresado
N120 Q13 = +90 * Número de pasos
N130 G30 G17 X+0 Y+0 Z-50 * Definición de la pieza en bruto
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 * Llamada a una herramienta
N170 G00 G40 G90 Z+250 * Retirar la herramienta
N180 L10,0 * Llamada al mecanizado
N190 Q10 = +0 * Anular la sobremedida
N200 L10,0 Llamada al mecanizado
X
Y
50 100
100
Z
Y
X
Z
-50
R40
