HEIDENHAIN iTNC 530 557
1
7.6 Conexión Ether
n
et
17.6 Conexión Ethernet
Introducción
El TNC está equipado de forma estándar con una tarjeta ethernet para
conectar el control como cliente en su red. El TNC transmite datos a
través de la tarjeta Ethernet con
„ el protocolo smb (server message block) para sistemas operativos
Windows, o
„ la familia de protocolos TCP/IP (Transmission Control
Protocol/Internet Protocol) y con ayuda del NFS (Network File
System). El TNC contempla también el protocolo V3 NFS, con el cual
se pueden lograr elevados coeficientes de transmisión de datos
Posibles conexiones

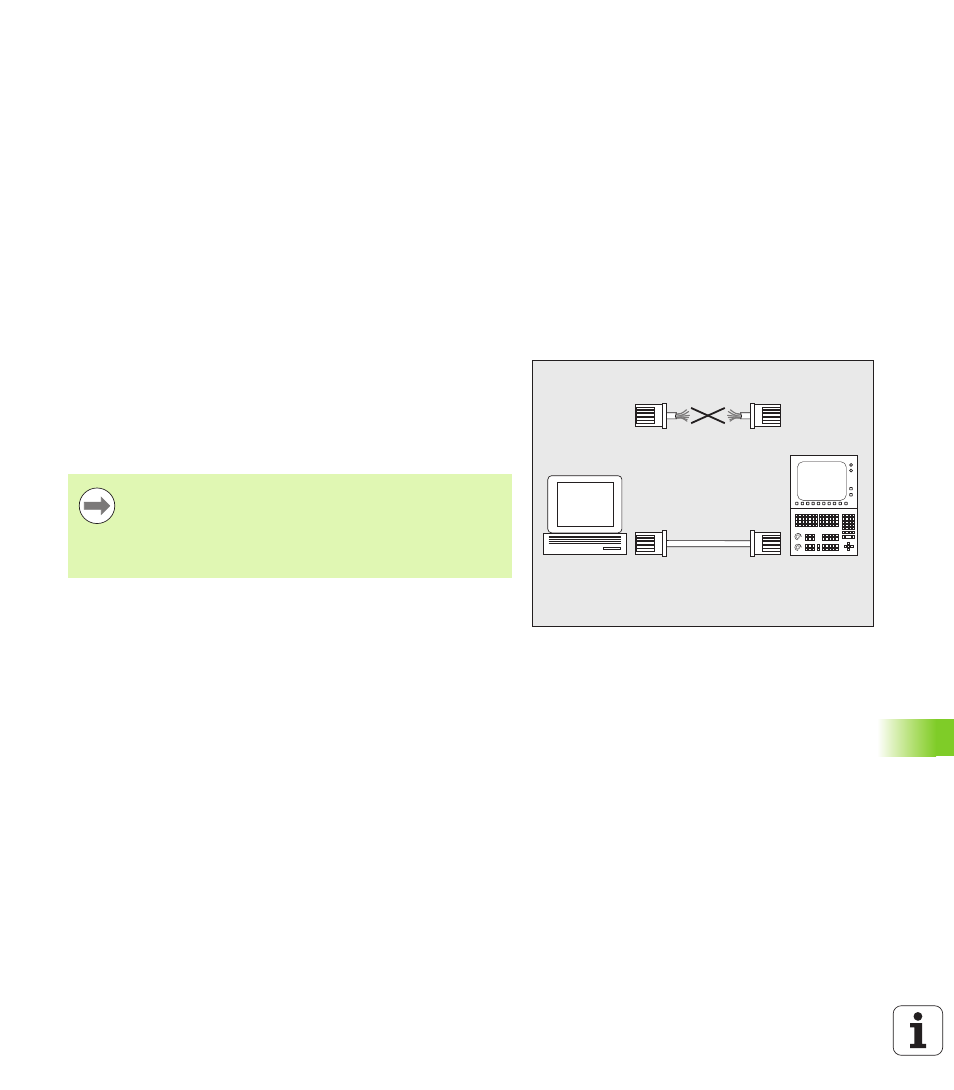

Es posible conectar la tarjeta Ethernet del TNC mediante la conexión
RJ45 (X26,100BaseTX o 10 BaseT) en su sistema de redes, o bien,
conectarla directamente con un PC. Ambas conexiones están
separadas galvánicamente de la electrónica del control.
En la conexión 100BaseTX o 10BaseT se utiliza el cable Pair Twisted,
para conectar el TNC a la red.
PC
TNC
10BaseT / 100BaseTx
La longitud de cable máxima entre el TNC y un empalme
depende de la calidad del cable, del recubrimiento y del
tipo de red (100BaseTX o 10BaseT).
Si se conecta el TNC directamente al PC, debe emplearse
un cable cruzado.
