106 Programación: Principios básicos, Gestión de ficheros
3.2 Abr
ir e intr
oducir pr
ogr
a
mas
Programar los movimientos de la herramienta
con en DIN/ISO
Para programar una frase, se selecciona una tecla de función DIN/ISO
en el teclado alfanumérico. También es posible emplear la tecla de
función de trayectoria gris, para mantener el código G
correspondiente.

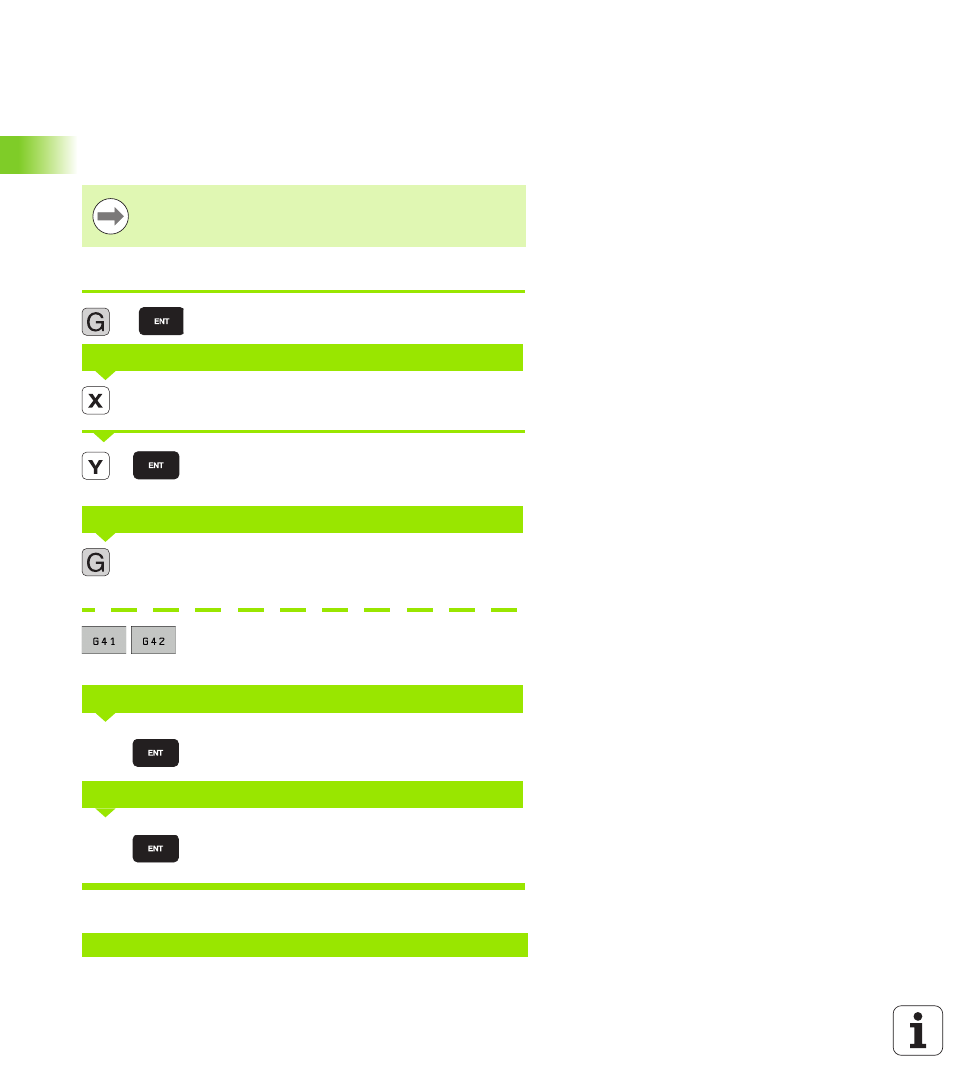

Ejemplo de una frase de posicionamiento
Abrir la frase
Introducir la coordenada del pto. final para el eje X
Introducir la coordenada del pto. final para el eje Y, y
pasar con la tecla ENT a la siguiente pregunta
Desplazar sin la corrección de radio de la herramienta:
confirmar con la tecla ENT, o
Desplazarse por la izquierda o por la derecha del
contorno programado: seleccionar G41 o G42 por
softkey
Avance de este desplazamiento 100 mm/min, y pasar
con ENT a la siguiente pregunta
Función auxiliar M3 "Cabezal conectado", con la tecla
ENT finalizar este diálogo
La ventana del programa indica la frase:
Tener en cuenta que las mayúsculas estén activadas.
¿COORDENADAS?
TRAYECTORIA PUNTO MEDIO DE FRESADO
AVANCE F=?
¿FUNCIÓN AUXILIAR M?
N30 G01 G40 X+10 Y+5 F100 M3 *
1
10
20
40
100
3
