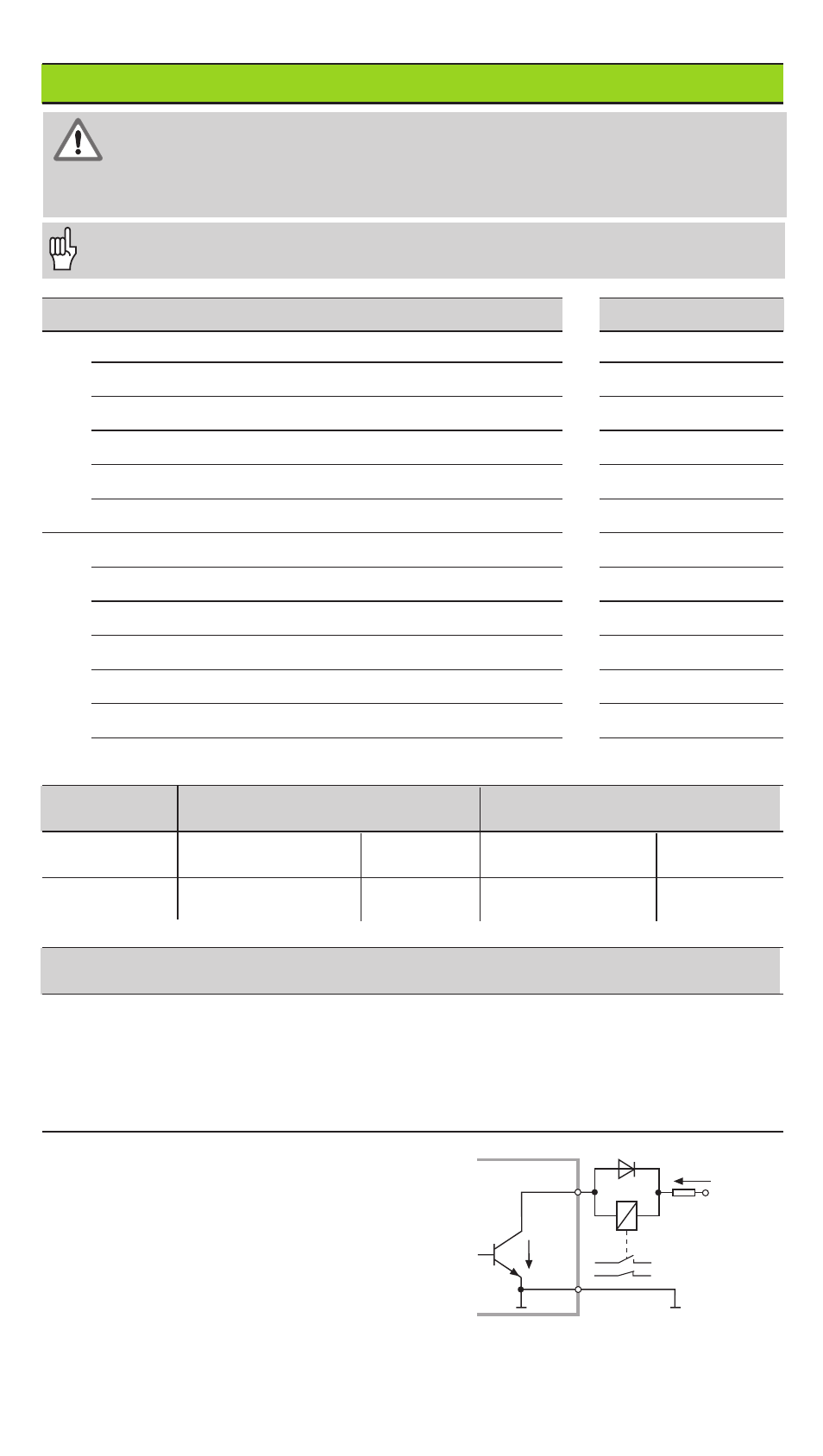

¡Emplear sólo cable apantallado!
¡Colocar la pantalla sobre la carcasa del conector !
B UCE
E
C
Pin 1.10
0 V
+ UB
≤
32 V
I
≤
100 mA
Salidas
Entradas
Conector Sub-D EXT
Pin Función Pin Función
15 Valor de medida
≥
límite de conexión A1 (P62) 1 0 V
16 Valor de medida
≥
límite de conexión A2 (P63) 10 0 V
17 Valor de medida < límite inferior clasificac.(P18) 5 sin conexión
18 Valor de medida > límite superior clasific. (P19) 6 sin conexión
19 Error (véase avisos de error) 7 sin conexión
14 El valor de visualización es cero 8 sin conexión
2 Puesta a cero, borrar aviso de error 9 sin conexión
3 Fijar la visualización al valor de P79 12 sin conexión
25 Sobrepasar las marcas de referencia 13 sin conexión
4 Ignorar las señales de las marcas de ref. 24 sin conexión
22 Impulso: Emitir el valor de medida 11 libre
23 Contacto: Emitir el valor de medida 20 libre
21 libre
Nivel señal Low (bajo) High (alto)
Entradas –0,5 V
≤
U
≤
0,9 V I
≤
6 mA 3,9 V
≤
U
≤
15 V
Salidas U
≤
0,4 V I
≤
100 mA U
≤
32 V I
≤
10 µA
Descripción de las señales de las entradas y salidas
Señales de entrada • Resistencia interna "Pull-up" 1 k
Ω
• Cerrar un contacto a 0 V o bien o bien o bien o bien o bien a un nivel bajo
mediante integrado TTL
• Retardo para puesta a cero/fijación: t
v
≤
2 ms
• Duración mín. del impulso de todas las señales: t
min
≥
42 ms
Señales de salida • Salidas "Open-Collector",
• activado nivel Low
• Retardo hasta la emisión
• de la señal: t
v
≤
42 ms
• Duración mín. de señales
• que pasan por 0, límite de
conexión
A1, A2: t
0
≥
180 ms
¡Los tiempos aumentan cuando están activadas funciones (p.ej. clasificación) o los
valores de medida se visualizan en grados, minutos y segundos!
¡Peligro para componentes internos!
¡La tensión de círcuitos externos de alimentación deberá cumplir la norma
“Protección de baja tensión“ según EN 50 178!
¡Conectar cargas inductivas sólo con diodos de protección paralelos a la inductancia!
