Emisión de datos
Existen tres posibilidades para emitir datos:
➤ Función PRINT: Pulsar la tecla MOD (está posibilidad se puede bloquear con el
parámetro de funcionamiento P86); o bien
➤ Introducir el comando STX (CTRL B) a través de la entrada RXD; o bien
➤ Introducir un comando de memorización en el conector Sub-D EXT.
Se puede pedir a HEIDENHAIN un cable de conexión (p.ej. para un PC) (nº id.
274 545 ..); longitud del cable hasta 20 m.
Parámetros de funcionamiento para la emisión de datos: P50, P51

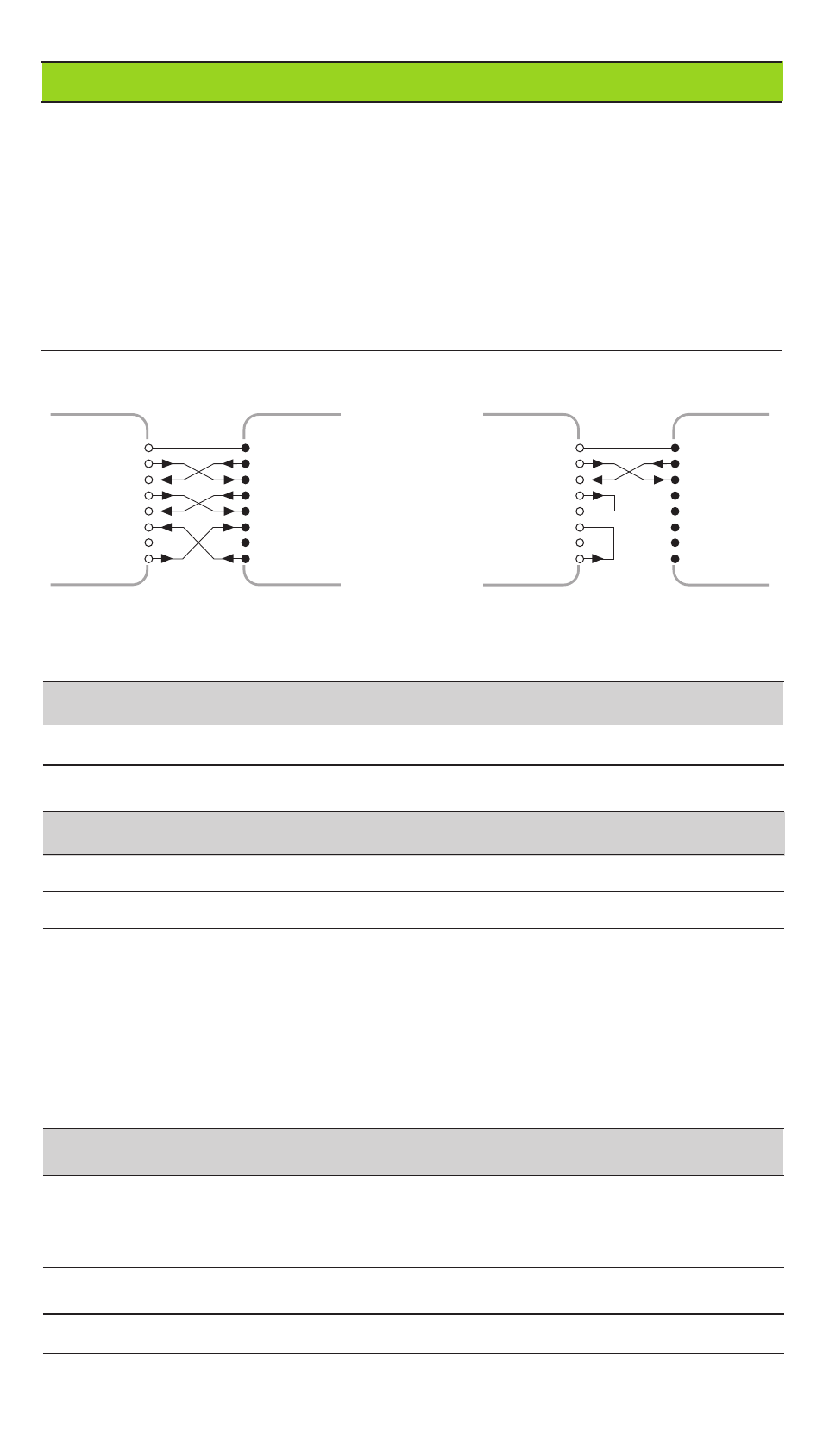

Cableado y distribución de pines
Los cables de conexión se cablean completamente
completamente completamente completamente completamente (izq.) o sólo parcialmente (dcha.).
1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
ND
1 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
2
3
4
5
6
20
7
ND
GND
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
CHASSIS GND: Masa de carcasa, TXD: Datos de emisión, RXD: Datos de recepción,
RTS: Solicitud de emisión, CTS: Disposición para emitir, DSR: Unidad de transmisión
preparada, SIGNAL GND: Masa de la señal, DTR: Aparato de destino preparado
Señales Nivel de señal "activo" Nivel de señal "inactivo"
TXD, RXD –3V a –15V +3V a +15V
RTS, CTS, DSR, DTR +3V a +15V –3V a –15V
Formato de transmisión y signos de comando
Tranmisión en código ASCII
Palabra datos 1 bit de start, 7 bits de datos, bit de paridad (par), 2 bits de stop
Signos comandoLlamada al valor de medida: STX (CTRL B), interrupción DC3 (Ctrl
S), continuación DC1 (Ctrl Q)
Cuestionar aviso de error: ENQ (CTRL E)
Secuencia • Signo • Valor numérico con un máximo de 2 ptos. decimales
• Unidad (signos vacios = mm, " = pulg., ? = avería)
• Estado de clasificación (<, >, =; ? cuando P18 > P19) o bien
signo vacio •Signo vacio • Retorno carro • Avance de líneas
Tiempos de memorización y transmisión
La duración de la transmisión de datos depende de la velocidad en baudios seleccionada
y del número de líneas vacias adicionales añadido. Los tiempos de memorización y de
transmisión se prolongan cuando la visualización es en grados, minutos y segundos.
Señal memorización STX (CTRL B) EXT (Impulso) EXT (contacto) PRINT
Memorización trás
≤
1 ms
≤
1 µs
≤
5 ms
≤
42 ms
Transmisión datos trás
≤
44 ms
≤
44 ms
≤
48 ms
≤
85 ms
