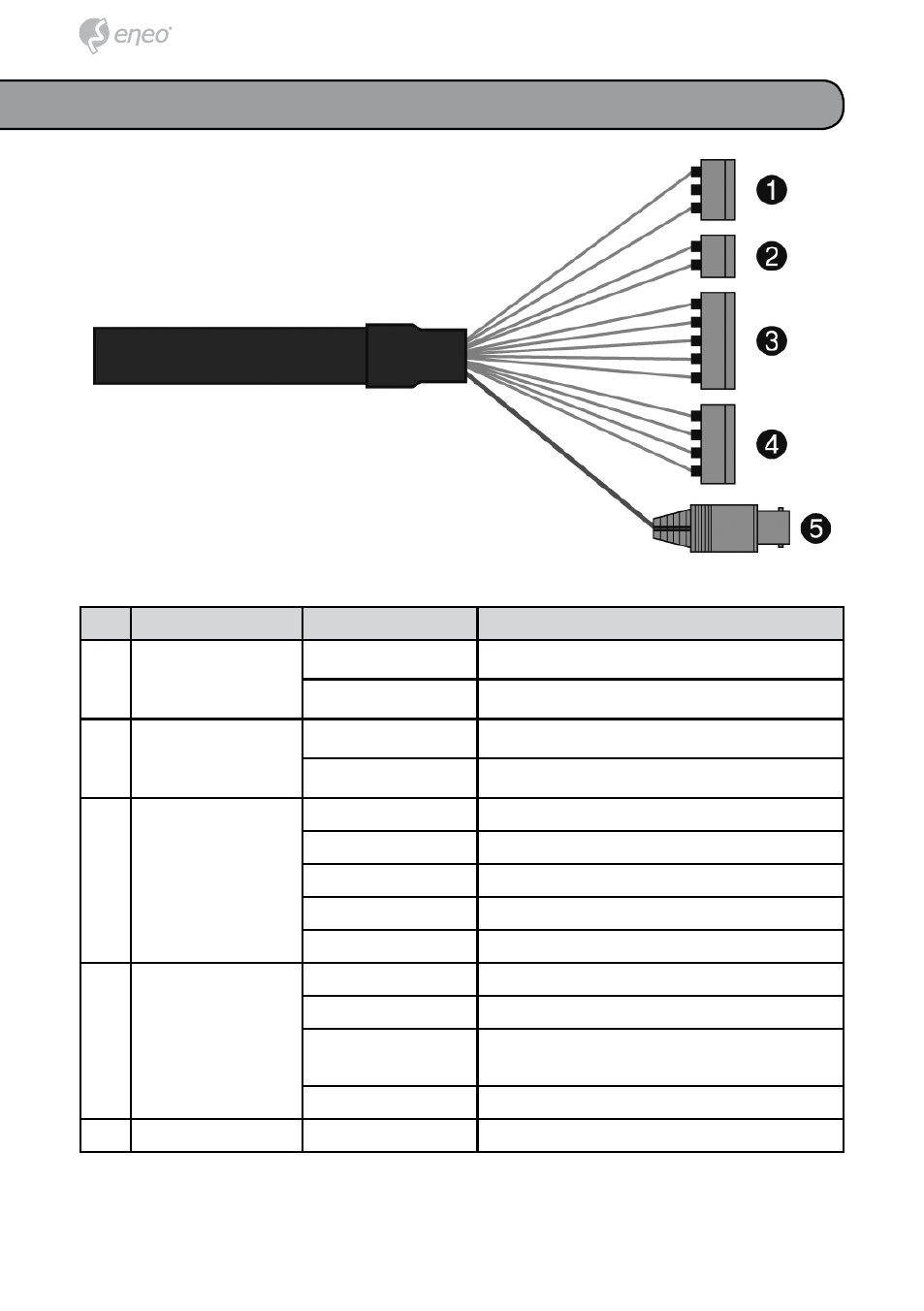

NO Soket Kablo rengi Açıklamalar
1 3 Pin Klemmens Kırmızı 24VAC veya 12VDC+
Beyaz 24VAC veya 12VDC-
2 2 pinli klemens Yeşil RS-485+
Mavi RS-485-
3 5 pinli klemens Gri Alarm girişi 1
Mor Alarm girişi 2
Turuncu Alarm girişi 3
Gök mavisi Alarm girişi 4
Siyah GND
4 4 pinli klemens Sarı Alarm çıkışı 1
Siyah & Beyaz GND
Gök mavisi &
Siyah Alarm çıkışı 2
Turuncu & Siyah GND
5 BNC Bağlantısı Mavi HD-SDI Çıkışı
Ürün tanımı ve bağlantılar
