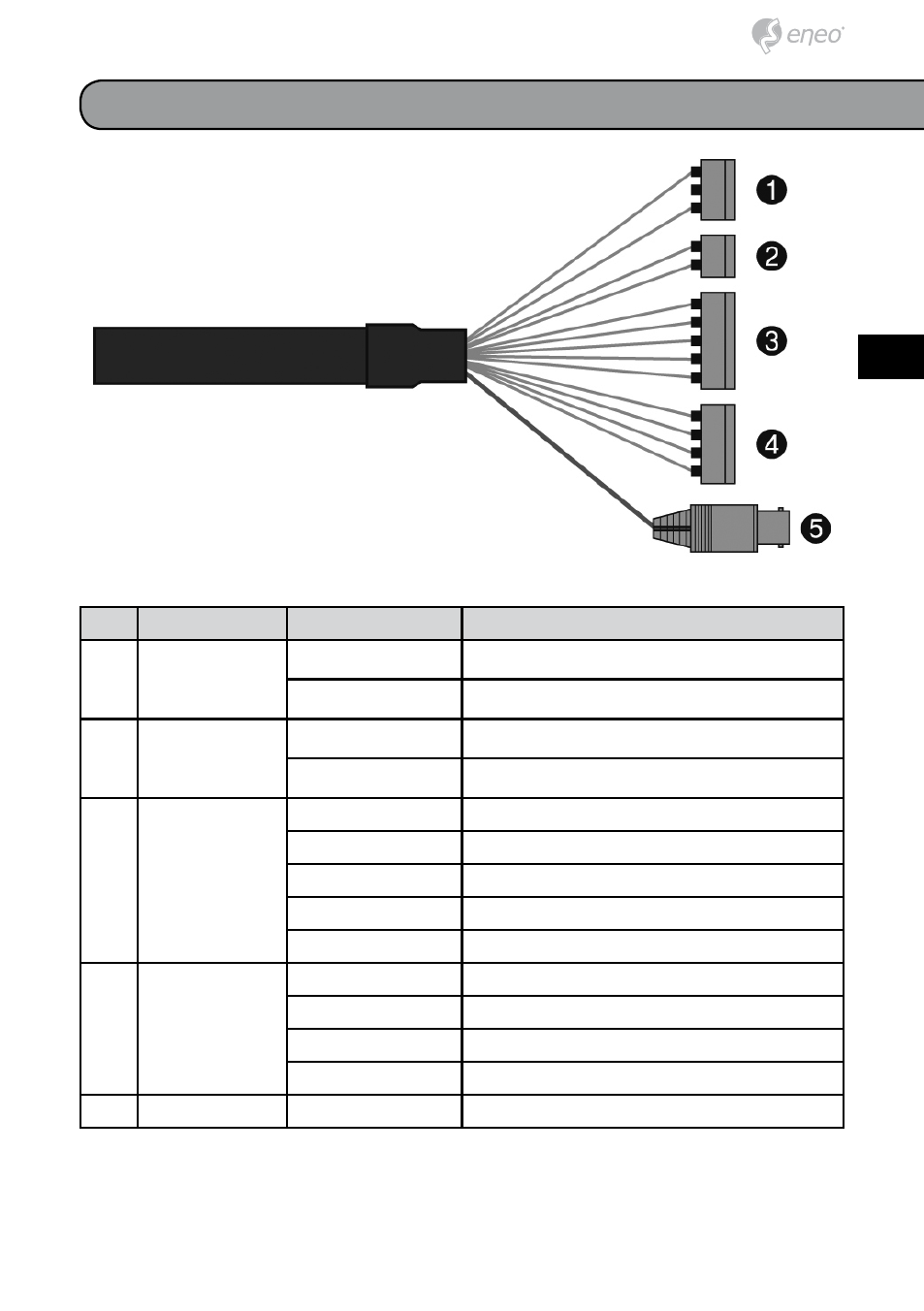

NO Connettore Colore del filo Descrizione
1 Morsettiera a
3 pin Rosso 24 VCA o 12 VCC+
Bianco 24 VCA o 12 VCC-
2 Morsettiera a
2 pin Verde RS-485+
Blu RS-485-
3 Morsettiera a
5 pin Grigio INGRESSO ALLARME 1
Viola INGRESSO ALLARME 2
Arancione INGRESSO ALLARME 3
Azzurro INGRESSO ALLARME 4
Nero TERRA
4 Morsettiera a
4 pin Giallo USCITA ALLARME 1
Bianco e nero TERRA
Azzurro e nero USCITA ALLARME 2
Arancione e nero TERRA
5 Jack BNC Blu Uscita HD-SDI
Descrizione e collegamenti del prodotto
