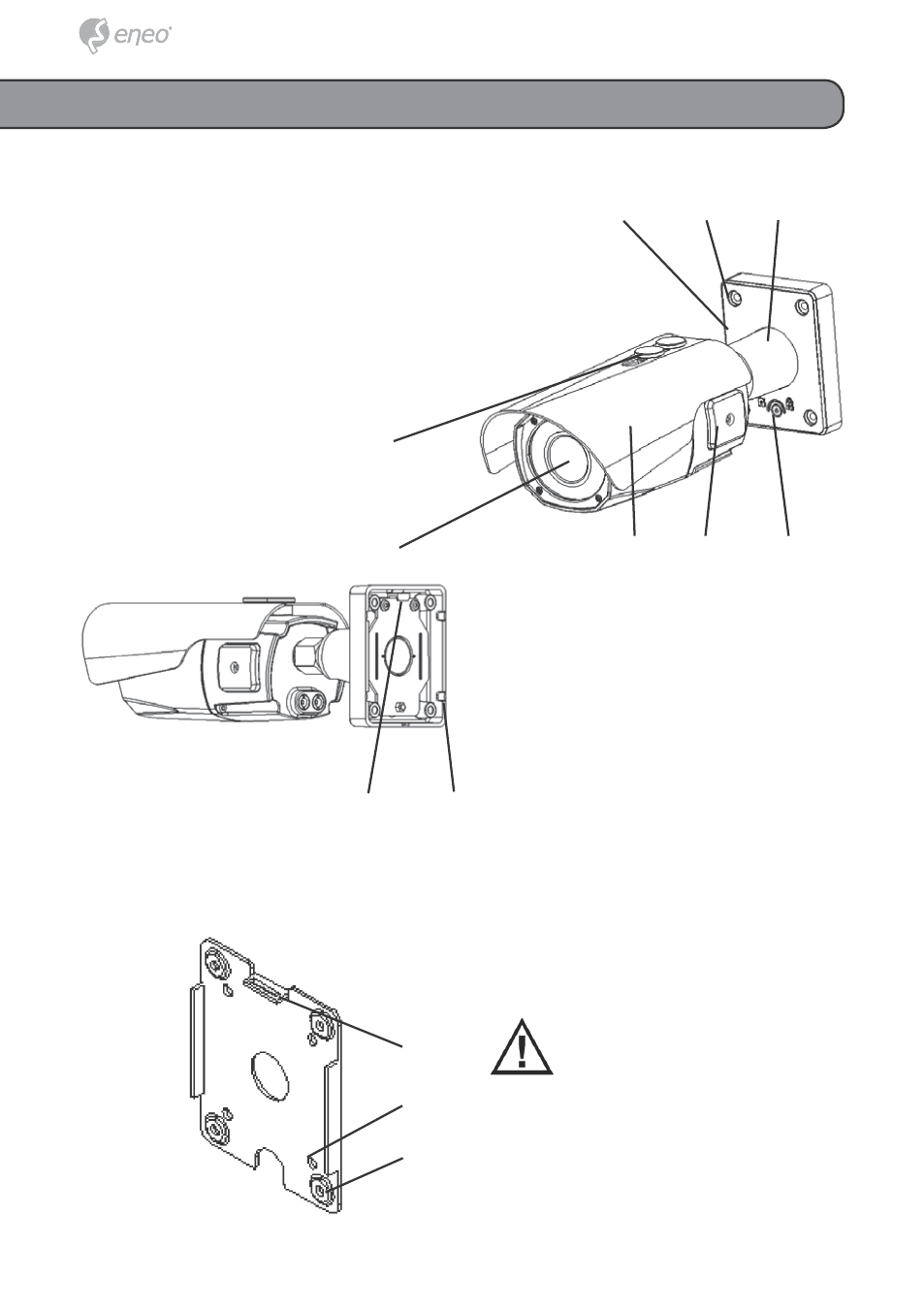

Descrierea produsului şi conexiuni
ⓘ Cârlig pentru consolă uşoară
ⓙ Ieşiri cablu (5x)
ⓚ k. Bolţ pentru consolă uşoară
ⓛ l. orificiu de montare pe pere-
te (4x)
ⓜ m. orificiu de fixare bază
consolă (4x)
ATENŢIE - Consola uşoară
nu poate fi instalată pe
plafon. La instalarea pe
perete, bolţul ⓚ pentru cârligul
consolei uşoare trebuie orientat în
sus.
ⓐ Şurub de fixare pentru panou de
protecţie solară (2x)
ⓑ obiectiv
ⓒ Bază consolă
ⓓ Orificiu de montare bază (4x)
ⓔ Ansamblu braţ
ⓕ Panou de protecţie solară
ⓖ Dispozitiv de blocare consolă
ⓗ Capac oSD
ⓐ
ⓑ
ⓒ ⓓ ⓔ
ⓕ ⓗ ⓖ
ⓘ ⓙ
ⓚ
ⓛ
ⓜ
