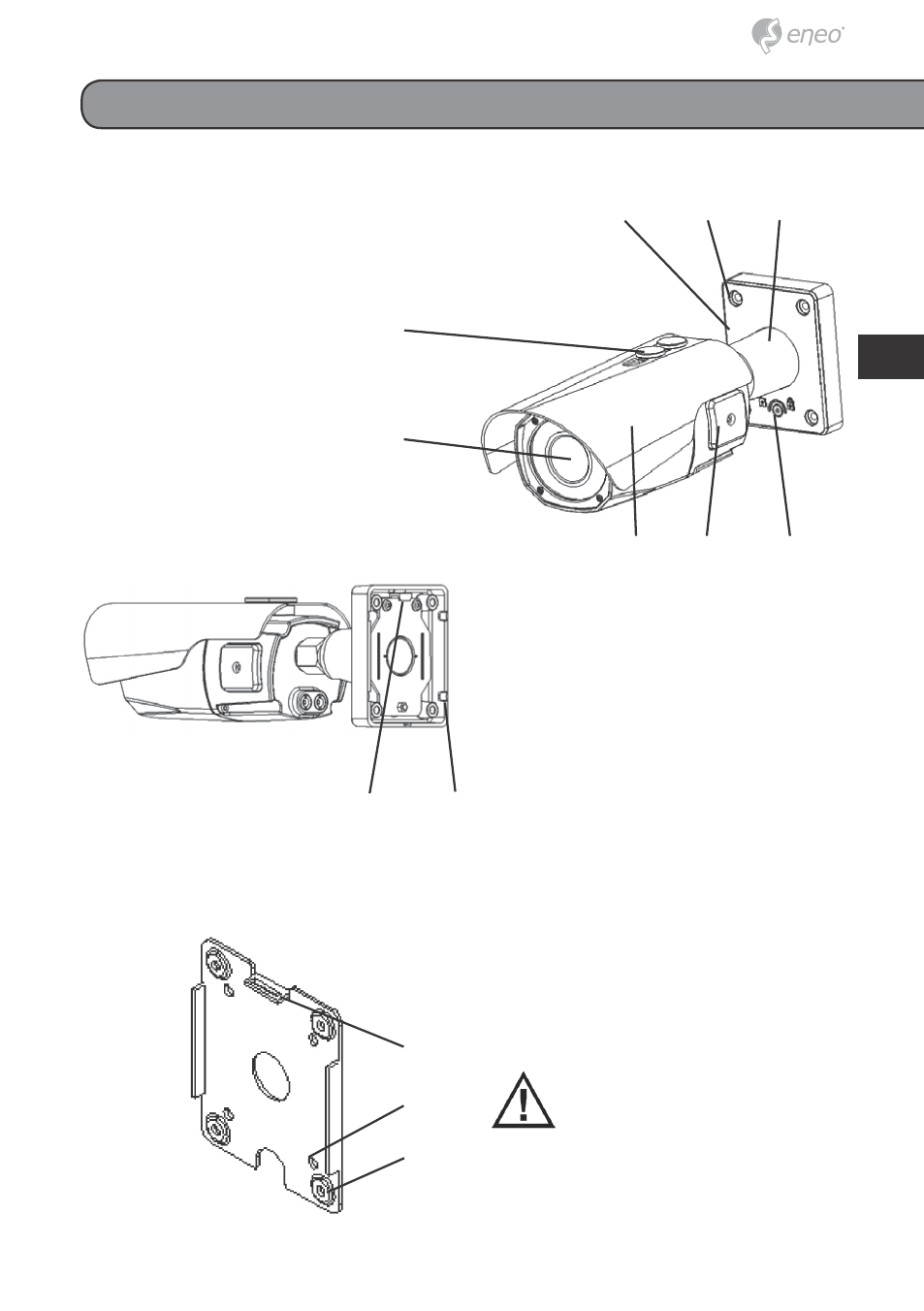

ⓘ i. Gancio per staffa Easy
ⓙ j. Uscite cavi (5x)
ⓚ k. Elemento per staffa Easy
ⓛ l. Foro di fissaggio a parete
(4x)
ⓜ m. Foro di fissaggio base staffa
(4x)
ATTENZIoNE - La staffa
Easy non può essere
montata a soffitto. Se
montato a parete, l'elemento per
gancio staffa Easy ⓚ deve essere
posizionato verso l'alto.
ⓐ Vite di fissaggio per parasole
(2x)
ⓑ obiettivo
ⓒ Base staffa
ⓓ Foro di fissaggio base (4x)
ⓔ Gruppo braccio
ⓕ Pannello parasole
ⓖ Blocco staffa
ⓗ Coperchio OSD
Descrizione del prodotto e collegamenti
ⓐ
ⓑ
ⓒ ⓓ ⓔ
ⓕ ⓗ ⓖ
ⓘ ⓙ
ⓚ
ⓛ
ⓜ
