B Ekran menü kontrolü
C Elektrik bağlantısı (AC24V/DC12V veya DC12V)
D RS-485 / IR bağlantısı
E HD-SDI/EX-SDI Çıkış soketi
F LED elektrik göstergesi
G FBAS Çıkış soketi
H Video format şalteri

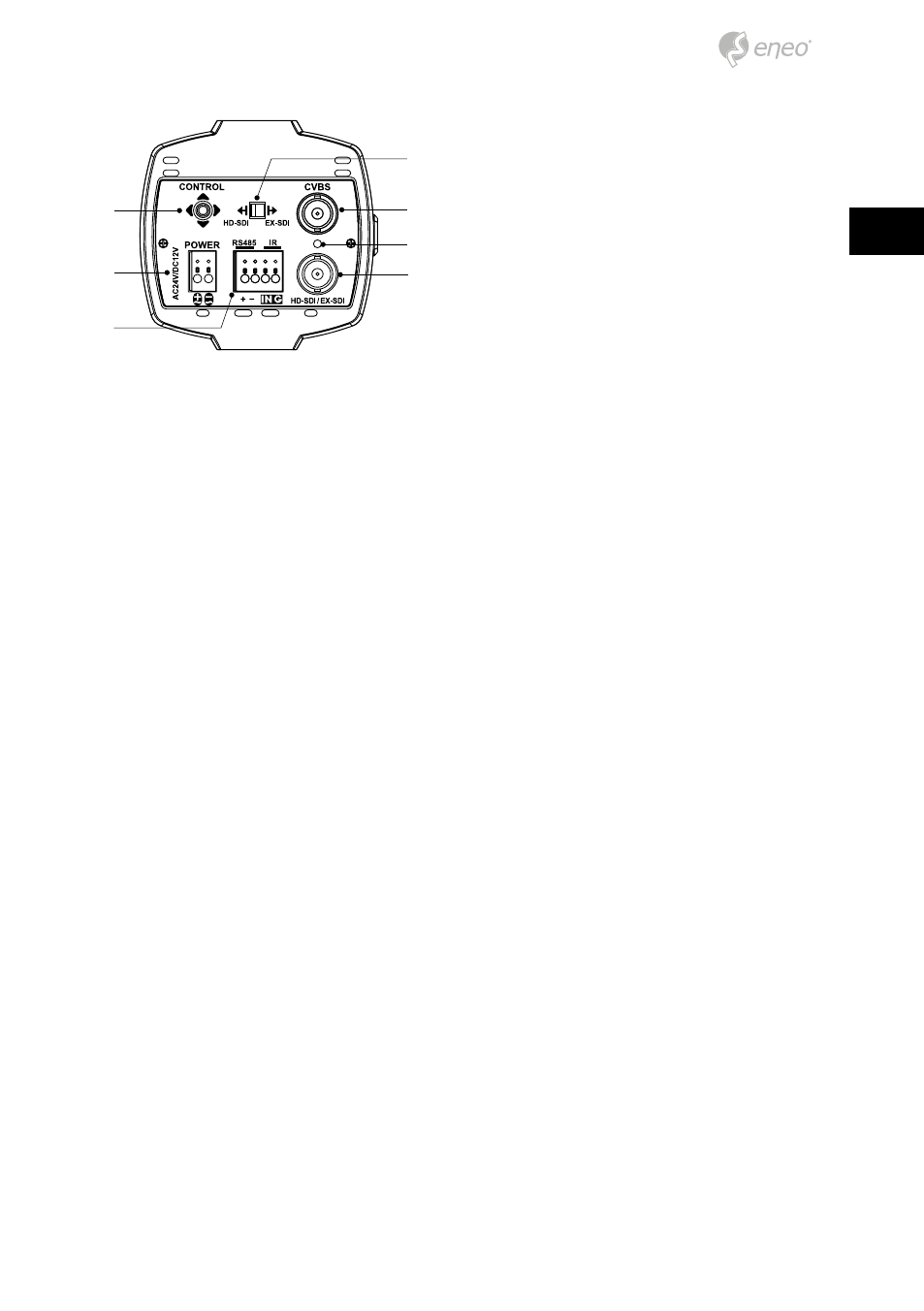

Cihaz bileşenlerinin isimleri
No: DC diyafram
1 Damp(-)
2 Damp(+)
3 Drive(+)
4 GND
Montaj delikleri (alt / üst) Arka gövde
Ön gövde
Toz kapağı
Alyen anahtar
Mesnet ölçü ayarı
PIN 1
PIN 2
PIN 3
PIN 4
