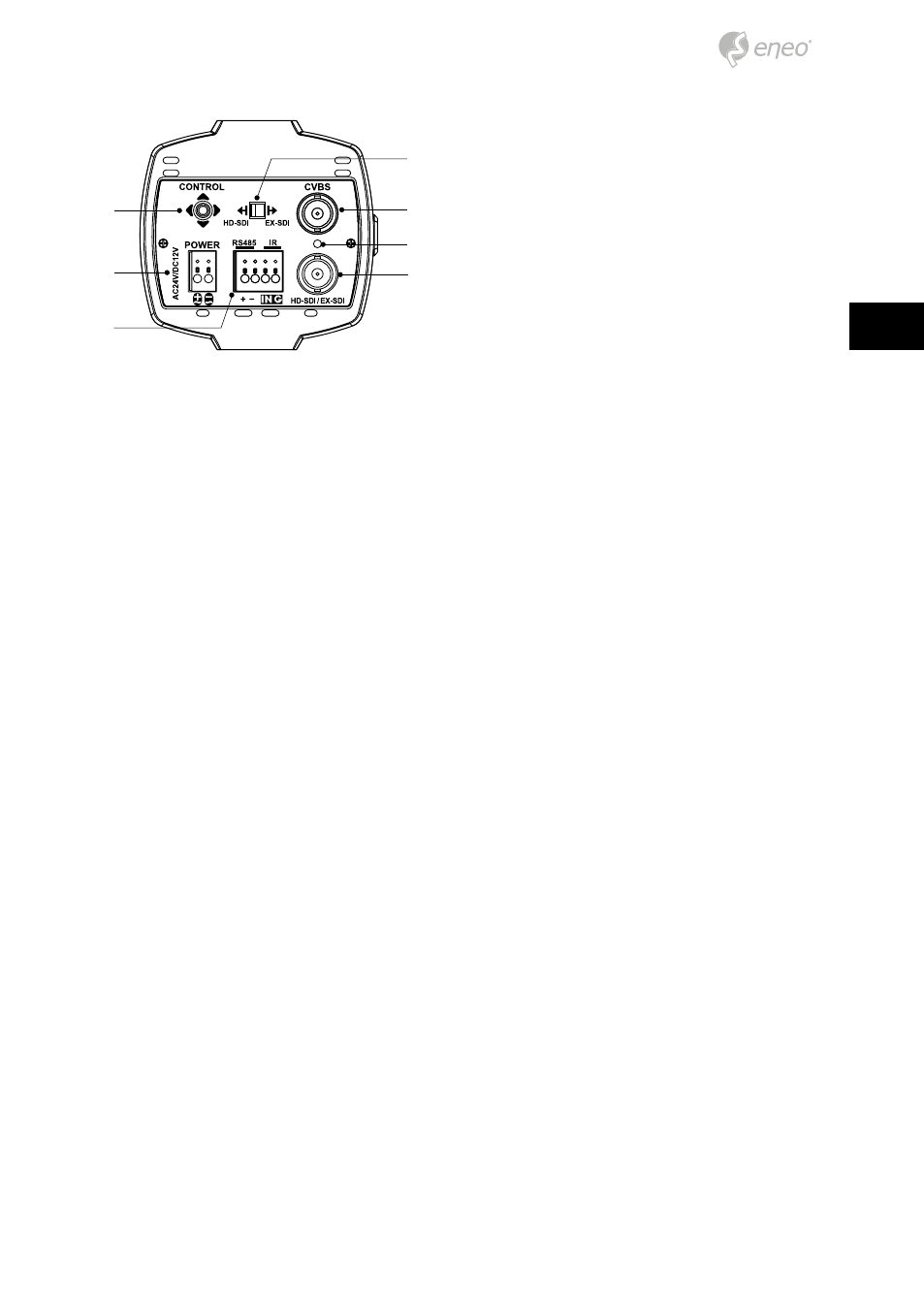

Denominación de las partes
No. Iris CC
1
Amortigua-
ción(-)
2
Amortigua-
ción(+)
3
Accionamien-
to(+)
4 GND
Orificios de montaje (arriba / abajo) Panel posterior
Panel frontal
Tapa antipolvo
Llave dinamométrica
Ajuste de enfoque posterior
PIN 1
PIN 2
PIN 3
PIN 4
¥
¤
¢
¦
¨
§
£
B Palanca de control OSD
C Terminal de entrada de alimentación (24VCA/12VCC o 12VCC)
D RS-485 / conector IR
E Conector de salida HD-SDI / EX-SDI
F LED de corriente
G Conector de salida de CVBS
H Conmutador de formato de vídeo
