44
1. Uygun bir montaj yeri seçin ve gövde kablosuna kadar ulaşabilecek uzunlukta bir
kablonun mevcut olup olmadığını kontrol edin.
2. Tavan montaj flanşıyla zeminin üzerine tespit deliklerini işaretleyin ve delin.
3. Dome kamerayı bağlamak için gerekli olan kabloları tavandan çekin.
4. Tavan montaj kolunu, vidalarla tutturun ve kabloları tespit somununun içinden
geçirin.
5. Kabloları, borunun içinden geçirdikten sonra, gövdeyi, borunun üzerindeki halka-
ya tespit edin.
6. Gövdenin emniyet telini, tavan montaj flanşının üzerindeki kendinden diş açan
M6x35 vidaya tutturun.
7. Kabloları bağladıktan sonra, boruyu, tespit somunu ile tavan montaj flanşına
tespit edin.
8. Halkanın vidalarını ve tespit somunlarını, birlikte gönderilen anahtarla sıkın.

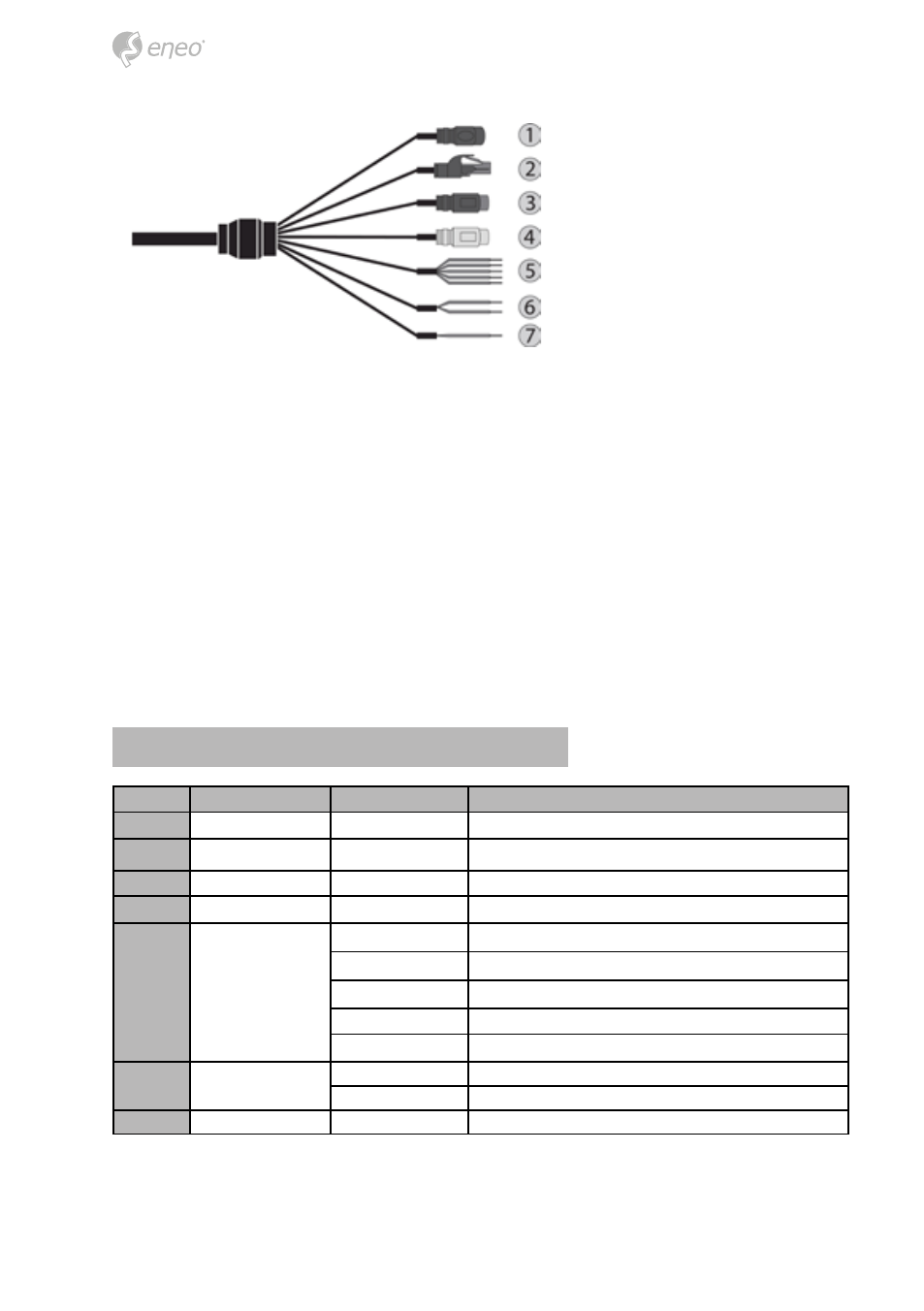

Kamera sisteminin temel yapılandırması
No. Soket İletkenin rengi Açıklamalar
1 DC bağlantısı SİYAH 12 VDC
2 RJ-45 SİYAH Ethernet, RJ-45 portu, 10/100Mbps ile uyumlu, (PoE++ fonksiyonlu)
3 RCA SİYAH SES GİRİŞİ
4 RCA GRİ SES ÇIKIŞI
5 5 kutuplu kablo
SARI Alarm girişi 1
BEYAZ Alarm girişi 2
MOR Alarm girişi 3
KAHVERENGİ Alarm girişi 4
GRİ GND
6 2 kutuplu kablo
KIRMIZI ALARM ÇIKIŞI
SİYAH GND
7 1 kutuplu kablo SARI/YEŞİL F-GND
