23
IT

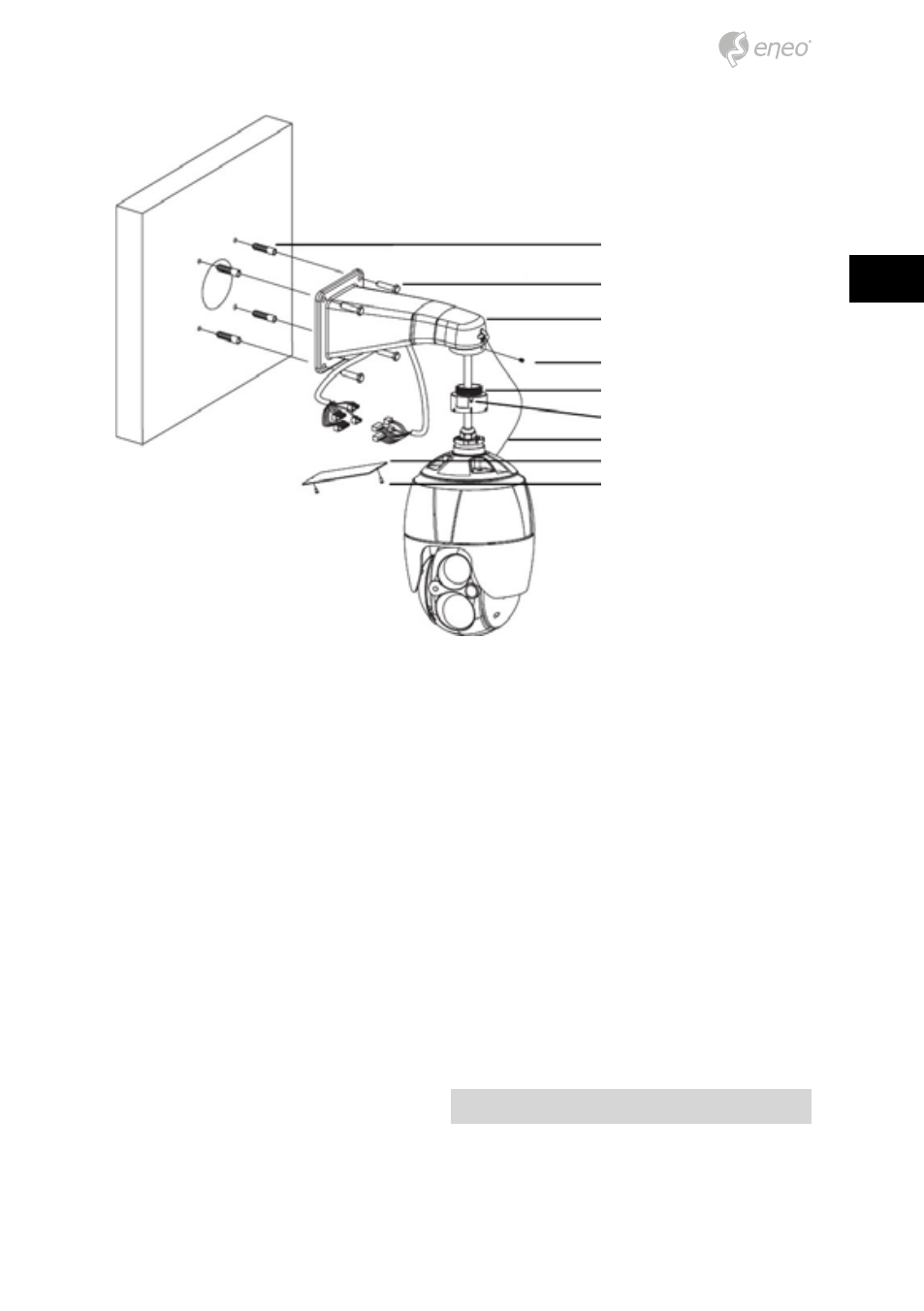

Individuare una posizione adatta per il montaggio e verificare che vi sia cavo sufficiente
per raggiungere il centro del supporto a parete.
1. Segnare e forare i fori nella superficie utilizzando la flangia per il montaggio a
parete.
2. Estrarre dalla parete i cavi necessari per il collegamento alla telecamera dome
oppure farli passare da una canalina da 19 mm (0,75 pollici).
3. Rimuovere la piastra di accesso dalla staffa per il montaggio a parete.
4. Fissare la staffa per il montaggio a parete con le viti facendo passare i cavi attra-
verso il foro della piastra di accesso.
5. Fissare il filo di sicurezza dell'alloggiamento al dispositivo di fissaggio del suppor-
to a parete.
6. Dopo aver fatto passare i cavi nella staffa per il montaggio a parete, fissare l'allog-
giamento alla staffa per il montaggio a parete con il dado di bloccaggio e serrare
la vite di regolazione dell'alloggiamento con la chiave fornita.
7. Dopo aver collegato i cavi, fissare la piastra di accesso.
Installazione - Fissaggio al soffitto
La piastra di fissaggio a soffitto deve essere fissata a un oggetto strutturale, ad esempio di
cemento, che sostenga il peso del supporto e della telecamera dome.
Tassello di plastica (4x)
Vite di fissaggio 8x35 (4x)
Staffa di montaggio (1x)
Vite di regolazione (1x)
Adattatore
Vite di regolazione (1x)
Filo di sicurezza
Piastra di accesso
Vite filettata 3x5 (2x)
