5
ES
Denominación de las partes
Cardán de 3 ejes
Easy Adaptor
tipo plano
Ethernet y cable de alimentación
Palanca de control OSD
Enfoque / Zoom
Lente
Base de la cámara domo
Tapa de la cámara domo
Cúpula
Conector de vídeo Sub-out
LED IR
Sensor de luz
Restablecer IP
ranura micro SD-Card
Protección de burbuja
Ventilador
Opción: Tilted Easy inclinado

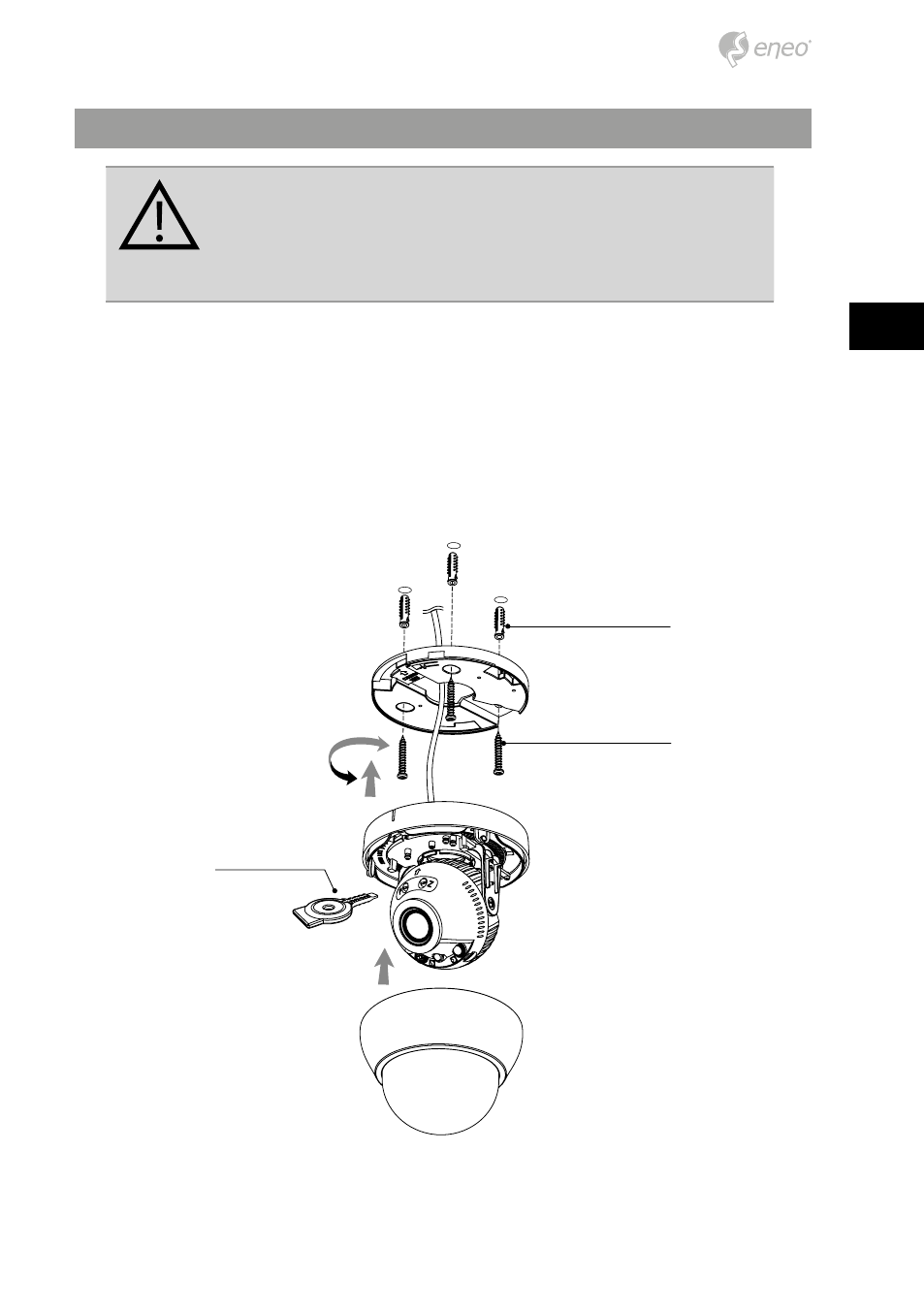

Instrucciones de instalación
PRECAUCIÓN: la base de la cámara debe fijarse al objeto estruc-
tural, como puede ser madera dura, un espárrago en la pared
o una viga en el techo que aguante el peso de la cámara. Si es
necesario, utilice un material de montaje adecuado (por ejemplo,
tacos) en lugar del material que se adjunta con a la cámara.
1. Perforar tres agujeros para el montaje en el techo o en la pared.
2. Conecte el Easy Adaptor en la posición de montaje preperforada y fíjelo con los
tornillos de montaje.
3. Pase el cable de alimentación/vídeo hasta el lugar de conexión.
4. Coloque el conjunto de la base del domo en el Easy Adaptor.
5. Ajuste el ángulo de visión de la cámara (Pan, Tilt, Rotación)
6. Apriete el tornillo para fijar una placa de barrido horizontal después del ajuste. A
continuación, retire la etiqueta de precaución de la lente.
7. Monte la cubierta del domo en la base del domo.
Anclaje de plástico (6x30mm)
Destornillador
Open & Adjust
Tornillo de montaje (3.5x25mm)
