19
IT
Denominazione dei componenti
Staffa a ruotare a 3 assi
Easy Adaptor
tipo piatto
Cavo Ethernet e di alimentazione
Joystick di comando dell'OSD
Messa a fuoco / Zoom
Obbiettivo
Base telecamera dome
Coperchio telecamera
Cupola
Connettore Sub-out video
LED IR
Sensore luce
Reset IP
Alloggiamento scheda Micro SD
Protezione cupola
Ventola di raffreddamento
Optional: Easy Adaptor inclinato

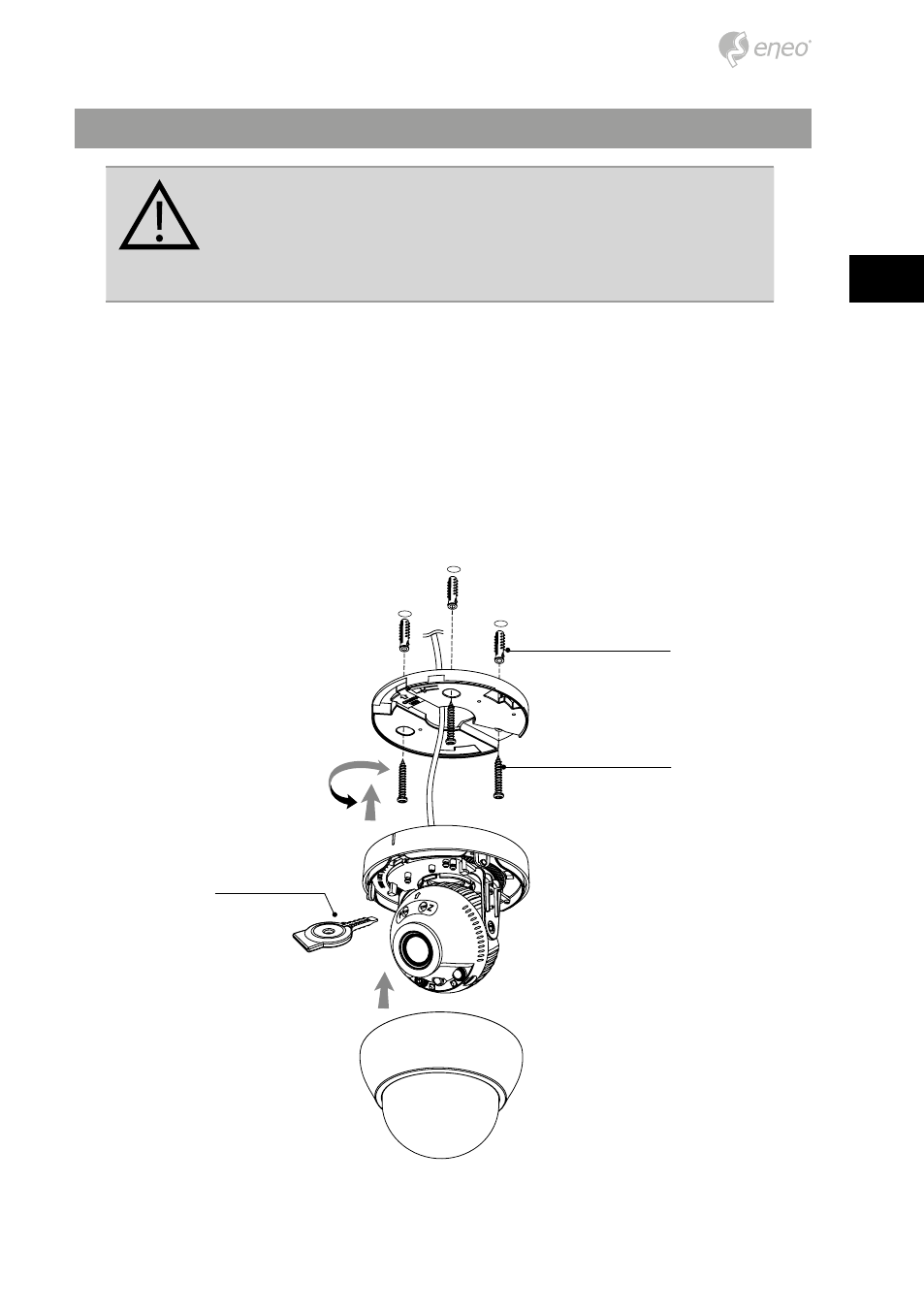

Istruzioni per l'installazione
ATTENZIONE La base della telecamera deve essere fissata a
un elemento strutturale, ad esempio cemento, legno duro, un
montante o un travetto del soffitto che sostenga il peso della te-
lecamera. Se necessario utilizzare materiale di montaggio adatto
(ad es. tasselli) al posto del materiale fornito con la telecamera.
1. Fare tre fori per il fissaggio al soffitto o alla parete.
2. Fissare gli Easy Adaptor nella posizione di installazione con i fori preformati e
fissarli con le viti di montaggio.
3. Collegare il cavo di alimentazione/video al relativo collegamento.
4. Disporre la base della telecamera dome sull'Easy Adaptor.
5. Regolare l'angolo di visualizzazione della telecamera (panoramica, inclinazione,
rotazione).
6. Serrare la vite per fissare una piastra per la panoramica dopo la regolazione. Quin-
di rimuovere l'adesivo di attenzione dall'obbiettivo.
7. Montare il coperchio della telecamera dome sulla base.
Tassello di plastica (6x30 mm)
Chiave di apertura e regolazione
Vite di montaggio (3,5x25 mm)
