La malla se conecta a un extremo del contacto eléctrico y el vivo al otro.
Se puede emplear un generador de pulsos que tiene como elemento de salida un transistor
con colector abierto, en este caso debe conectarse el emisor (o común) al terminal 14 y el
colector al terminal 16.
2.3 Conexión de la Salida Analógica
El conexionado de la salida analógica se realiza en los terminales 9 y 10. El terminal 9 es el
positivo de la salida y el terminal 10 es el común.
Cuando se utiliza el aparato en el modo de salida de corriente la resistencia de carga debe ser
inferior a 600 ohmios.
Cuando se utiliza el equipo en el modo de salida de tensión la resistencia de carga debe ser
superior a 10.000 ohmios.
4
3. PUESTA EN MARCHA
Para el funcionamiento correcto
del equipo solamente hace falta
introducir la frecuencia que
corresponde a la salida
analógica máxima.
Para la introducción de este dato
s e d i s p o n e d e c u a t r o
conmutadores digitales y una
regleta para "jumpers". Con los
cuatro conmutadores digitales se
selecciona la parte significativa
de la cifra, y con los jumpers se
selecciona la situación del punto
decimal. Para acceder a los
conmutadores digitales hay que
sacar la tapa superior haciendo
palanca en la ranura situada en el
lado de los terminales.
El jumper debe estar en uno de
los cuatro sitios previstos. El
funcionamiento del circuito no
será correcto si el jumper no
está colocado en ningún sitio.
0
0
0
0
0
0
0
0
0
0
0
0
4
4
4
4
4
4
4
4
4
4
4
4
9
9
9
9
9
9
9
9
9
9
9
9
3
3
3
3
3
3
3
3
3
3
3
3
8
8
8
8
8
8
8
8
8
8
8
8
2
2
2
2
2
2
2
2
2
2
2
2
7
7
7
7
7
7
7
7
7
7
7
7
1
1
1
1
1
1
1
1
1
1
1
1
6
6
6
6
6
6
6
6
6
6
6
6
5
5
5
5
5
5
5
5
5
5
5
5
1
1
1
2
2
2
3
3
3
0 0 0 0
4 4 4 4
9 9 9 9
3 3 3 3 8 8 8 8
2 2 2 2
7 7 7 7
1 1 1 1
6 6 6 6 5 5 5 5
1 2 3 4
4
4
4
Frecuencia = 13,29 Hz
Frecuencia = 521,3 Hz
Frecuencia =1,234 Hz
Frecuencia = 1234 Hz
2.4 Conexión de la Salida de Pulsos
El terminal 12 es el emisor de un transistor
NPN opto-aislado y el terminal 11 es el
colector. Esta salida puede emplearse para
activar elementos electromagnéticos como
contadores o relés de corriente continua. No
esta provisto de ningún tipo de protección
como limitación de corriente o de
sobretensiones, las cuales deben ser
instaladas exteriormente en cada caso.

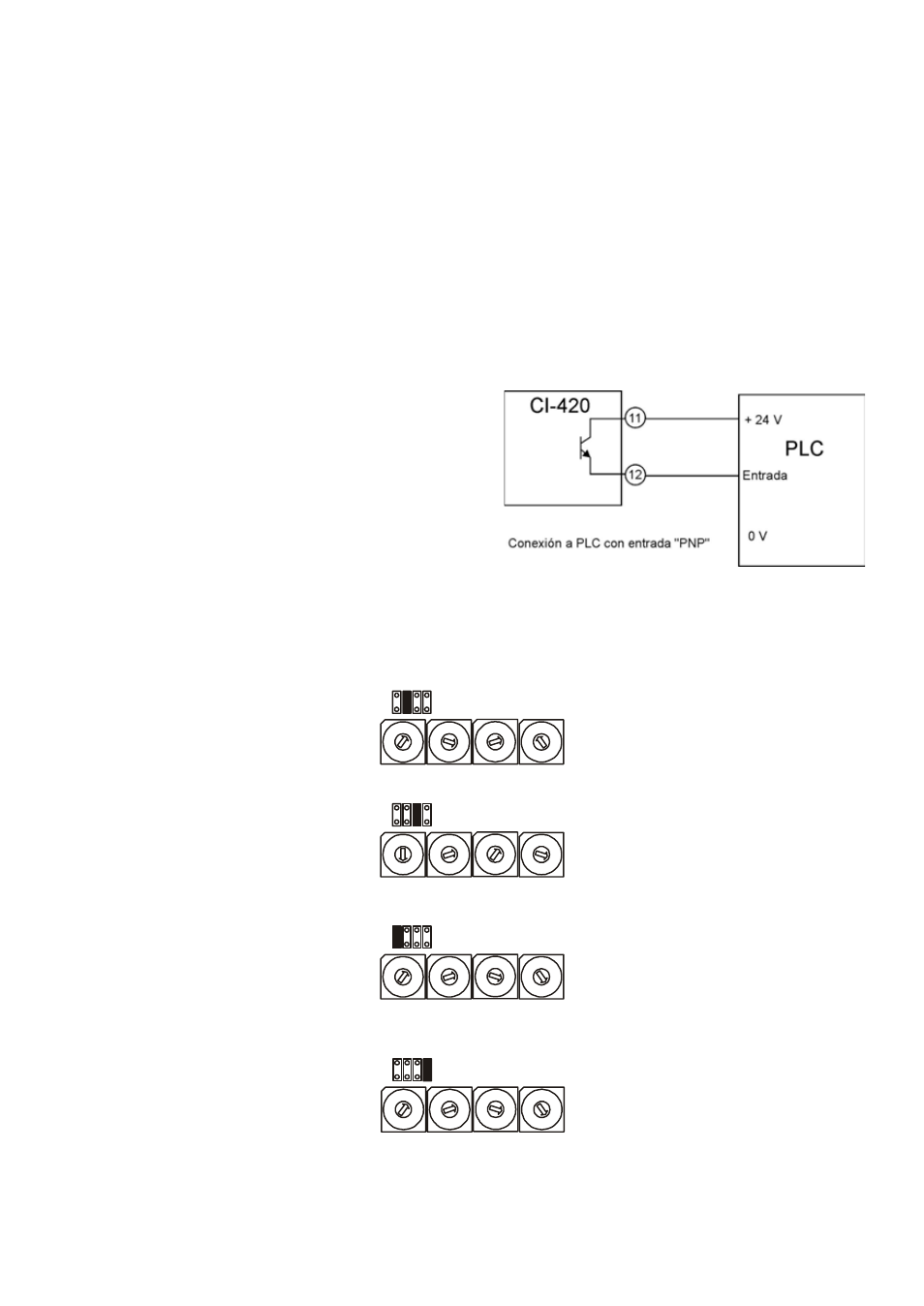

Ejemplo de conexionado a un PLC
