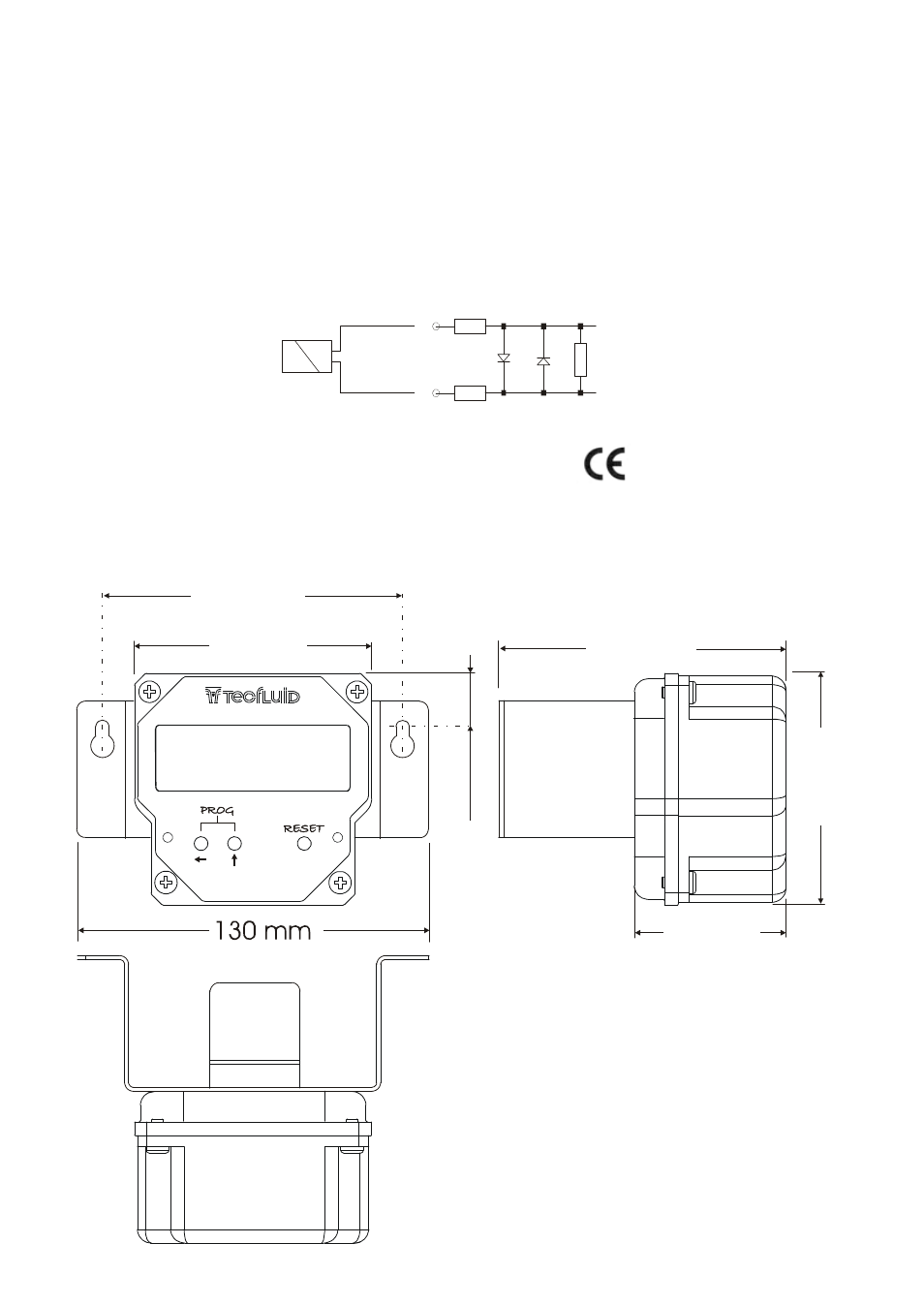

8.5.2 .Turbina
La entrada de turbina esta prevista para la conexión de la bobina de un pick-up
magnético.
La impedancia de entrada es de 1,2 KΩ. La entrada lleva una protección para
limitar la tensión aplicada al circuito. Esta protección consta de dos diodos en
paralelo y dos resistencias de 100 ohmios.
La tensión máxima aplicable a la entrada es de 10 Vpp. Valores mayores pueden
causar daños al equipo.
La frecuencia máxima es de 5000 Hz
La tensión mínima de entrada es de 7 mVpp
Conforme a la Directiva EMC 89/336/CEE
9. DIMENSIONES PARA CIP II M
100
1K
100
2
3
Pick-up
7
104 mm 86 mm
113 mm
52 mm
84
m
m
20
m
m
