Tecfluid CP420L - Manual (Página 7)

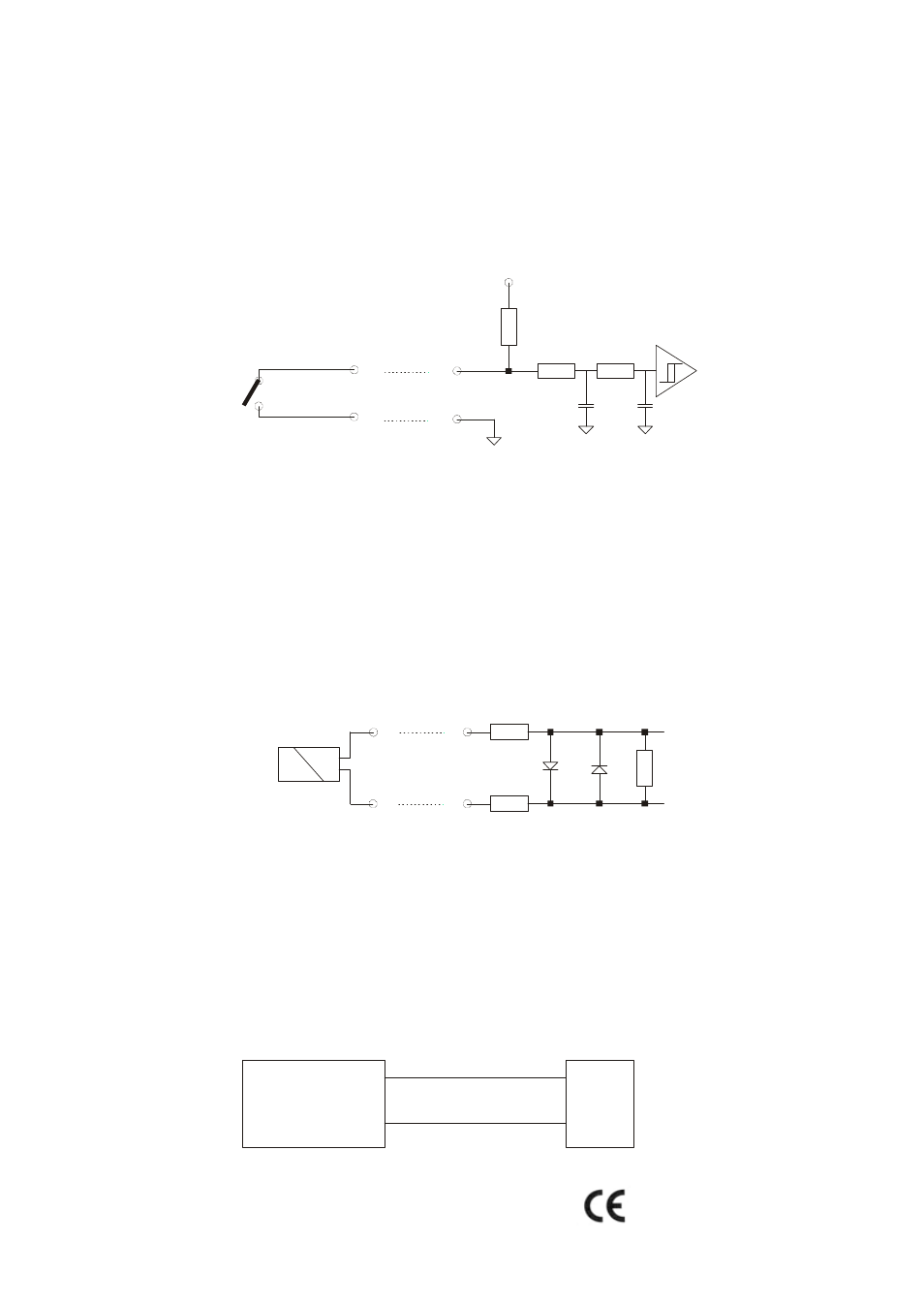

8.6.1.COVOL (jumpers en posición 2-3)
Esta entrada esta prevista para la conexión de un contacto libre de potencial entre
los bornes 1 y 2 del conector. El terminal 1 de la entrada esta conectado al común
del equipo. La entrada dispone de una resistencia de pull-up de 1 MΩ conectado a
terminal 2 y a la alimentación de +3,3 V del equipo. La entrada tiene una histéresis
con umbrales situados a 1 V y 2.1 V. En el caso de emplear un transistor con
colector abierto como elemento de conmutación en lugar de un COVOL, los
parámetros anteriormente descritos deben tenerse en cuenta.
Debido a la existencia de un filtro para evitar efectos de rebote de los contactos
eléctricos, la frecuencia máxima de pulsos para la entrada de COVOL es de 130
Hz.
La frecuencia de entrada mínima es de 0.06 Hz
8.6.2 .Turbina (jumpers en posición 1-2)
La entrada de turbina esta prevista para la conexión de la bobina de un pick-up
magnético.
La impedancia de entrada es de 1,2 KΩ. La entrada lleva una protección para
limitar la tensión aplicada al circuito. Esta protección consta de dos diodos en
paralelo y dos resistencias de 100 ohmios.
La tensión máxima aplicable a la entrada es de 10 Vpp. Valores mayores pueden
causar daños al equipo.
La frecuencia máxima es de 5000 Hz
La tensión mínima de entrada es de 7 mVpp
8.7.Terminales del lazo 4-20 mA
El lazo 4-20 mA se conecta a la regleta de bornes a tornillo situado por debajo de las
teclas en el lado opuesto del circuito impreso. El terminal de la derecha es el positivo (+)
y el terminal de la izquierda es el negativo (-).
Host o Fuente
de Alimentación
CH420
+ +
- -
Conforme a la Directiva EMC 89/336/CEE
7
1 M
2 2
1 1
+3.3V
100
1K
100
2 2
1 1
Pick-up
