En el conector hembra:
Borne 1: Común del Reed
Borne 2: Normalmente abierto (NA)
Borne 3: Normalmente cerrado (NC)
Borne Tierra: Sin conexión
El borne 2 es el contacto normalmente abierto cuando el flotador está por debajo del
automatismo.
Para la instalación eléctrica debe emplearse manguera con cables múltiples, y no cables sueltos,
para garantizar la estanqueidad del prensaestopas. El conector permite el empleo de cables de
4,5 mm a 7 mm diámetro.
La instalación eléctrica debe estar provista de un fusible o disyuntor para proteger el reed de
sobrecargas.
Asegurarse que no se sobrepasen los límites eléctricos del reed. Si debe conmutar cargas
elevadas, utilice un relé auxiliar.
Cuando la carga es inductiva, por ejemplo bobinas de relés o electro-válvulas, debe proteger los
contactos del reed contra sobretensiones.

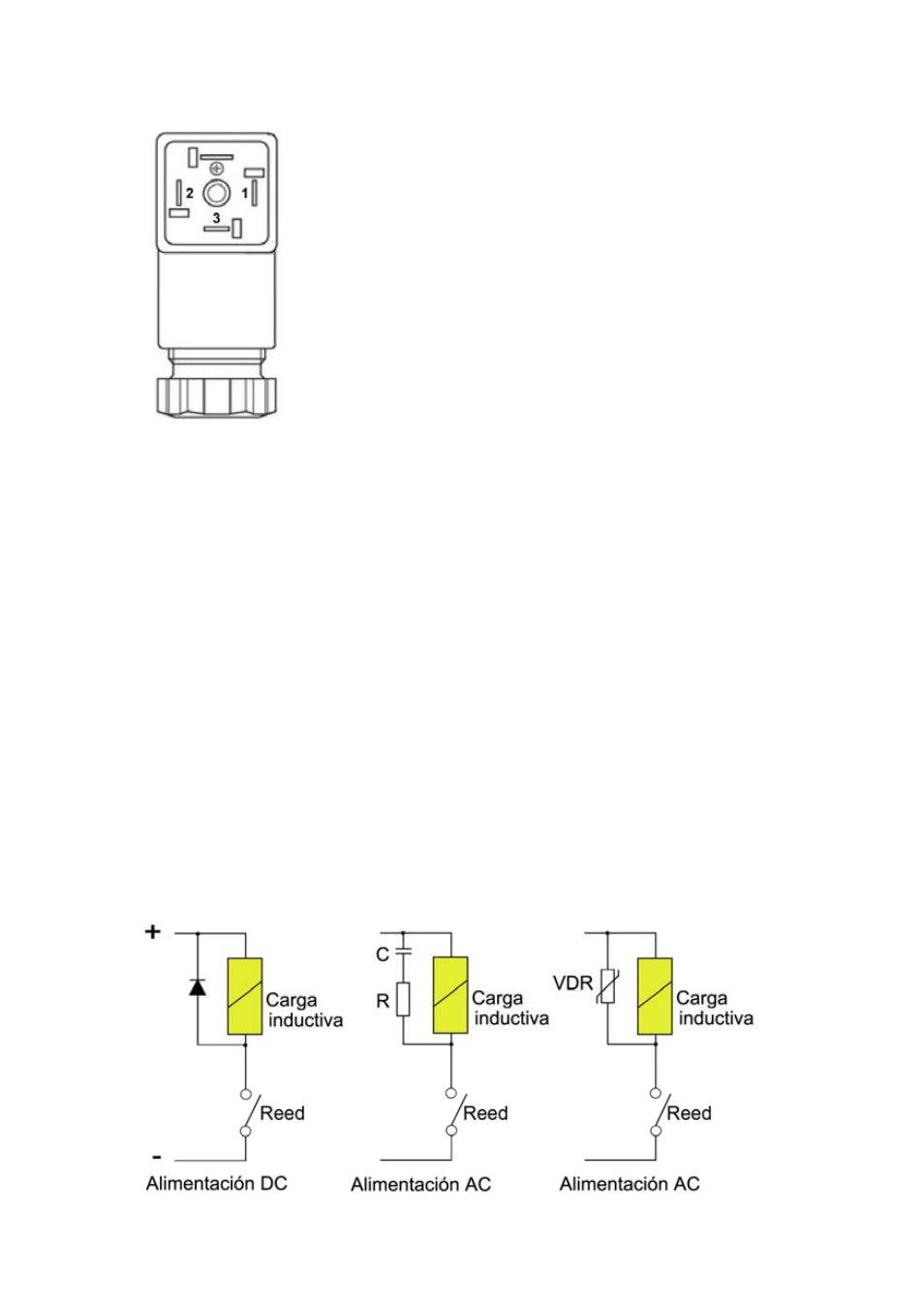

Con una alimentación de corriente continua, debe emplearse un diodo conectado según el
esquema de la figura siguiente:
Con alimentación de corriente alterna, puede emplearse un circuito RC, aunque un varistor (VDR)
es mejor y facilita seleccionar el valor correcto. El VDR debe tener una tensión de conducción 1,5
veces mayor que la tensión alterna rms de alimentación. Los varistores especifican la tensión rms
de trabajo, por ejemplo un varistor S05K25 tendrá 25 V
rms
de tensión de trabajo y una tensión de
conducción de 39 V a 1 mA.
CONEXIÓN
