Antes de iniciar la conexión del equipo, comprobar que la tensión de alimentación
corresponde a las necesidades de la instalación. La tensión de alimentación queda
indicada en la etiqueta del equipo.
Para facilitar el conexionado del equipo, la descripción de los terminales está marcada
en el circuito impreso al lado de la regleta de conexionado.

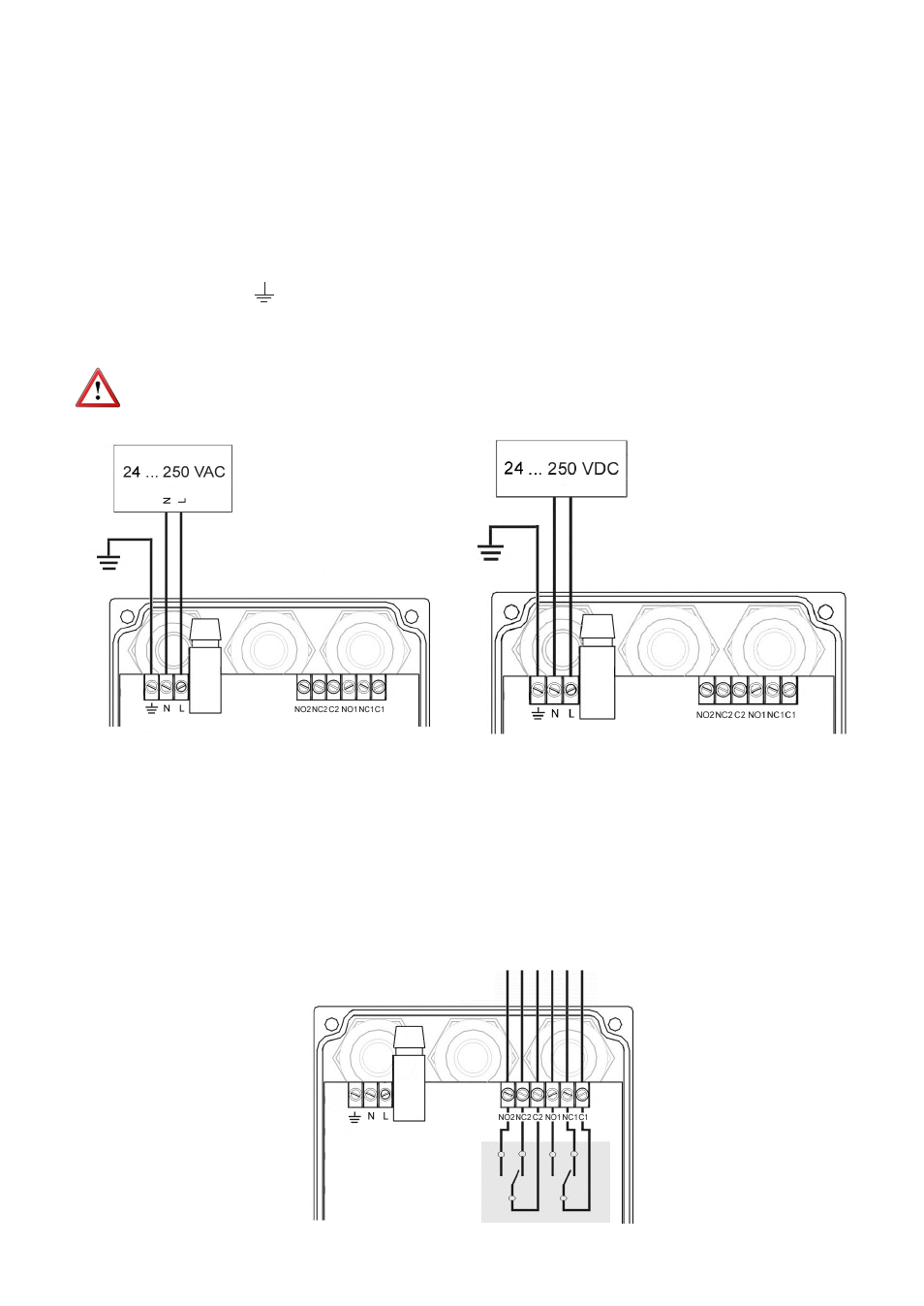

4.1 Conexión de la alimentación
Terminal Alimentación AC Alimentación DC
Tierra Tierra
N Neutro (-)
L Fase (+)
NOTA IMPORTANTE: Los terminales de alimentación han cambiado respecto a la
versión anterior. Asegúrese de realizar la conexión correcta.
4.2 Conexión de las salidas de relé
Terminal
NO Normalmente abierto
NC Normalmente cerrado
C Común
