Tecfluid LD60 Manual del usuario
Página 3
3
3.
INSTALACIÓN

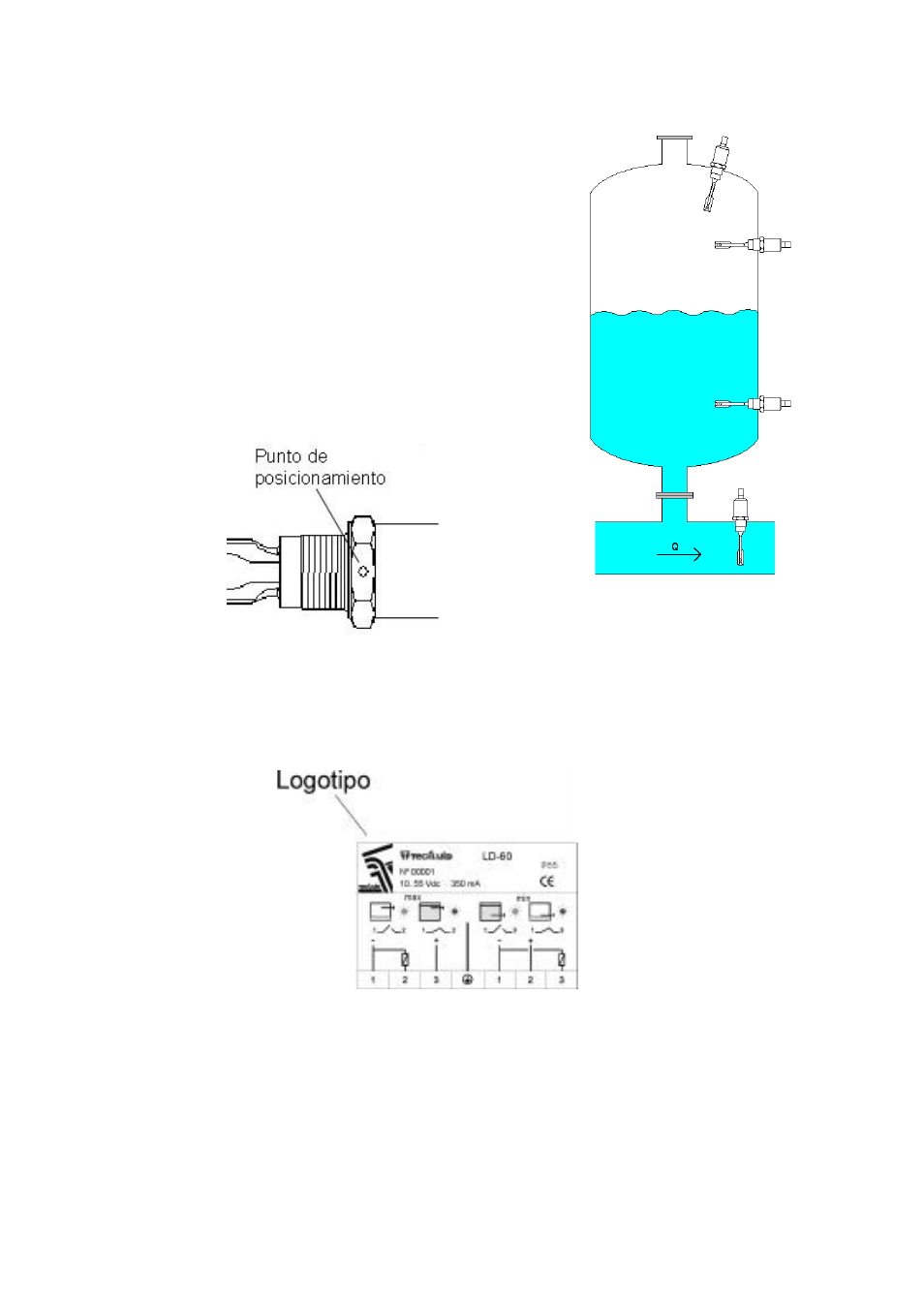

El detector LD-60 puede funcionar en cualquier posición. Los puntos de inserción más
usuales son los siguientes.
Si el LD-60 se instala en posición horizontal, se
recomienda que la posición de las aletas del detector sea
vertical, para evitar deposiciones, sobretodo en materiales
de elevada viscosidad.
Para saber cual es la posición de las aletas, el LD-60
contiene una marca en forma de círculo que en el caso de
instalación horizontal debería quedar hacia arriba o hacia
abajo.
Se recomienda que la salida del cable del conector sea
hacia abajo. En el caso que se requiera, se puede girar la
posición de éste 90º o 180º. Para ello, debe abrirse el
conector (ver apartado conexionado). Esta operación
debe hacerse sin tensión en el conector.
4. TEST DE FUNCIONAMIENTO
El funcionamiento de la instalación del detector puede comprobarse acercando un imán a la
altura del logotipo de la etiqueta. La función del imán es conmutar al estado contrario al que
se encontraba el detector, para poder verificar así que la instalación funciona correctamente.
Además, el LED bicolor indicará el estado de detección.
5. CARACTERÍSTICAS TÉCNICAS
Material: AISI 316L.
Conexión: Rosca gas 1”, sanitaria.
Modelos: 24-250 Vac. Máxima carga 350 mA. Conexión 2 hilos con carga
serie.
10 - 55 Vdc. Máxima carga 350 mA. Conexión 3 hilos.
Tiempo de
conmutación: > 1 s.
Histeresis: ± 2 mm con H
2
O
