INTRODUCCIÓN
El PT-AMR es un automatismo bi-estable activado por el flotador del caudalímetro. Se puede
suministrar como un automatismo que está normalmente abierto cuando el flotador está por
debajo del punto de consigna (PT-AMR NA), o normalmente cerrado en las mismas condiciones
(PT-AMR NC).
CONEXIÓN ELÉCTRICA
Para la instalación eléctrica debe emplearse manguera con cables múltiples, y no cables sueltos,
para garantizar la estanqueidad del prensaestopas. El conector está provisto de un
prensaestopas PG9 que permite el empleo de cables de 4,5 mm a 7 mm diámetro. los terminales
1 y 2 del conector están conectados a los dos extremos del reed.

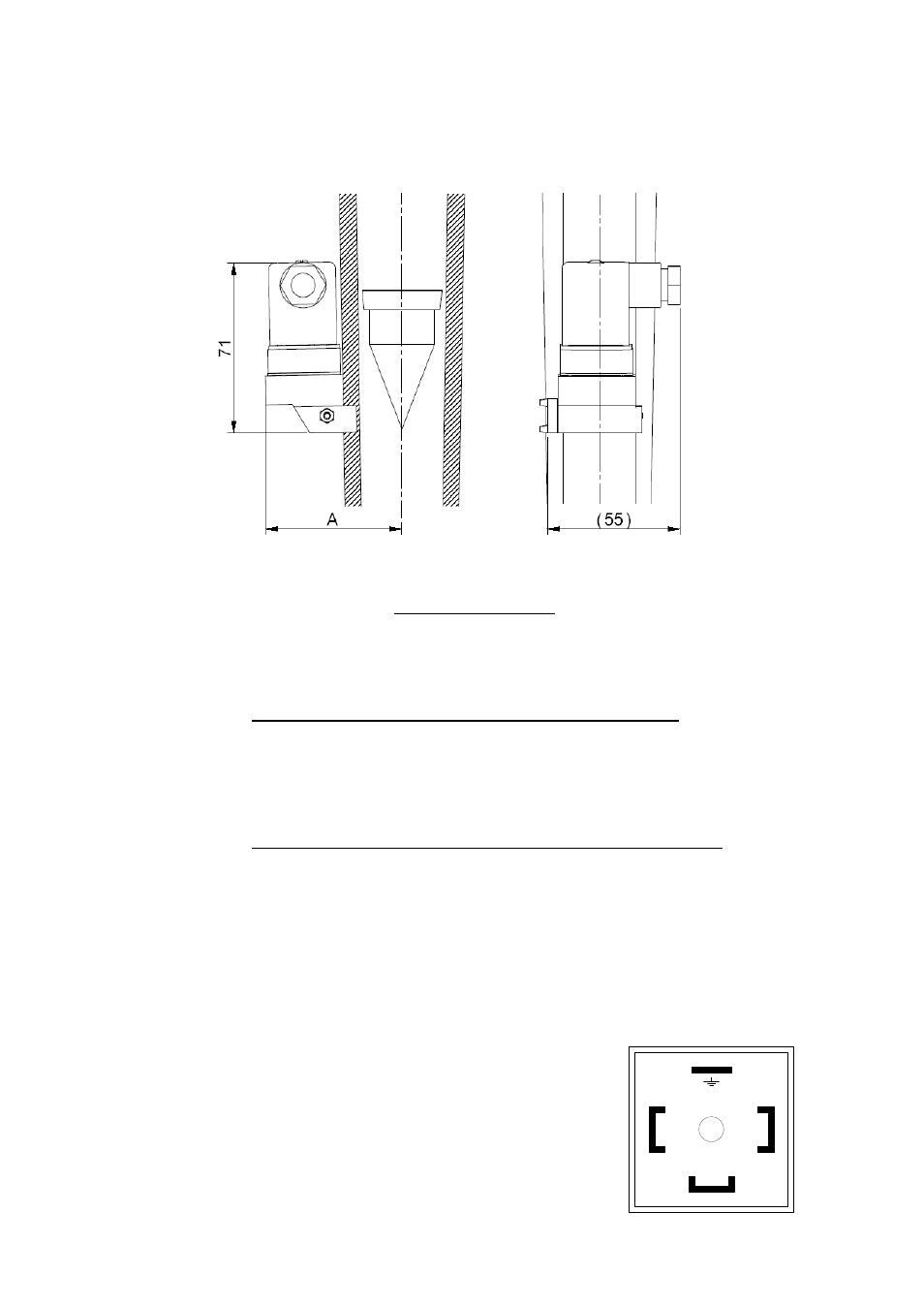

PTM / PSM
DN
15
20
½"
¾"
A
47
52
PT / PS
DN 15
20
25
40
50
65
80
½" ¾"
1"
1½"
2"
2½"
3"
A 47 52 62 70 70 90 90
6000
DN 15-20 20-25
40(1) 40(2) 50
65-80
½"-¾" ¾"-1"
1½"
1½" 2"
2½"-3"
A 48 51.5 61 67.5 80 94
En el conector hembra:
Terminal 1:
Contacto del sensor reed
Terminal 2:
Contacto del sensor reed
Terminal 3:
Sin conexión
Earth terminal: Sin conexión
3
1
2
