Asegurarse de que las juntas tóricas (3) están colocadas en la rosca del prensaestopas
(4), y si no es así colocarlas. Sacar los tapones de la caja indicadora con un
destornillador plano y sustituirlos por los dos prensaestopas.
Los prensaestopas que no van a ser utilizados deben dejarse con el obturador (5)
colocado, para conservar la estanqueidad del equipo.
3.3 Colocación del kit TH7 o TH7H
Atornillar el transmisor según la figura.
En los kits, las juntas tóricas (3) y los obturadores (5) no vienen como piezas sueltas.
Están colocadas en los prensaestopas (4).
3.2 Preparación
Desmontar la tapa, que va fijada por cuatro tornillos "Allen" M5 y arandelas de plástico, en
la parte posterior de la caja indicadora, empleando una llave “Allen” de 4 mm.

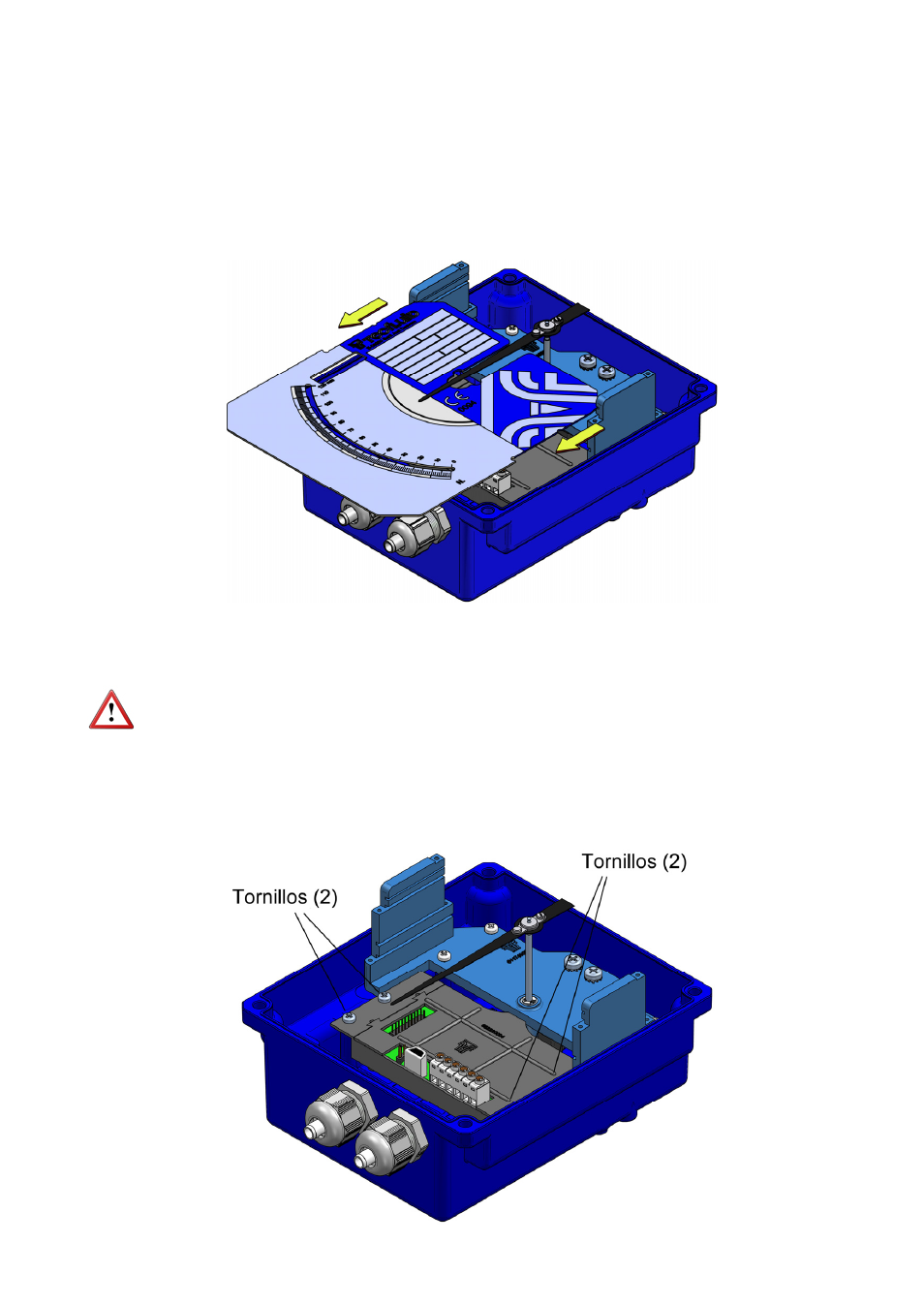

Deslizar la carátula de la escala en la dirección indicada en la figura, hasta que quede
liberada de la ranura.
