10 CARACTERÍSTICAS
TÉCNICAS
10.1 Alimentación
2 hilos.
Tensión mínima (TH7 y TH7T):
0.02 Z + 12 (Volts) (Z es la carga en el bucle de
corriente en Ohms).
El valor mínimo es 12 VDC para Z=0 Ohm.
Tensión mínima (TH7H y TH7TH):
0.02 (Z+Rext) + 14 (Volts) (Z es la carga en el
bucle de corriente en Ohms).
El valor mínimo es 18 VDC para Z=0 Ohms y
Rext=200 Ohms.
Tensión máxima:
36 VDC
Consumo:
máximo
20
mA
10.2 Salidas
Salida analógica:
4 - 20 mA, calibrados en fábrica
Carga máxima en el lazo 4-20:
1,1 k
(para una alimentación de 36 VDC)
Salida de impulsos:
Transistor MOSFET canal N libre de potencial.
I
max
: 200 mA
Frecuencia máxima:
6 Hz.
Anchura del impulso:
Aprox. 62,5 ms.

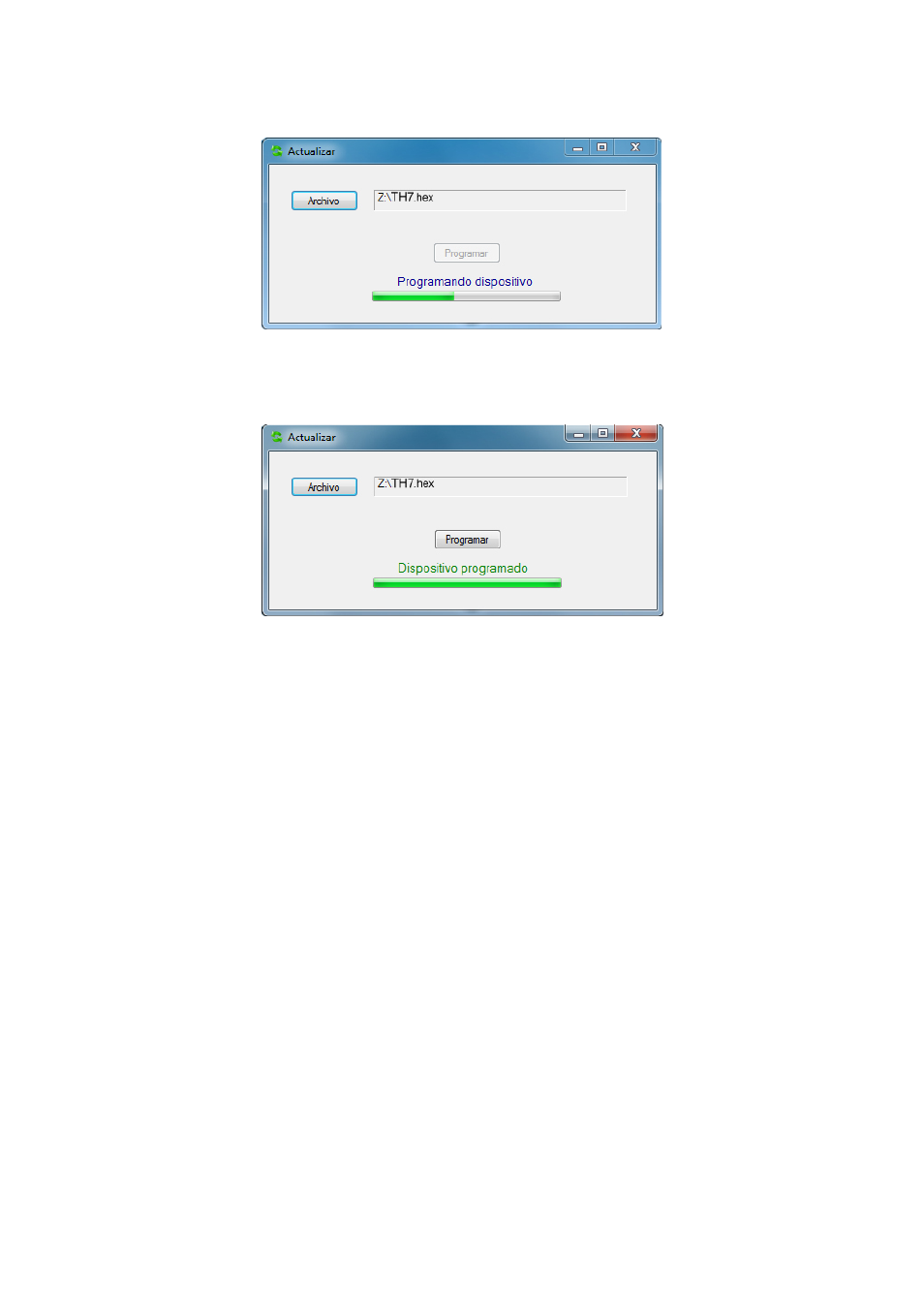

Una vez elegido el archivo, pulsar el botón “Programar”. Aparecerá el mensaje
“Programando dispositivo”.
El proceso tarda unos 90 segundos, después de los cuales aparecerá el mensaje
“Dispositivo programado”
A partir de este momento, el transmisor ya dispone de la nueva versión de Firmware.
