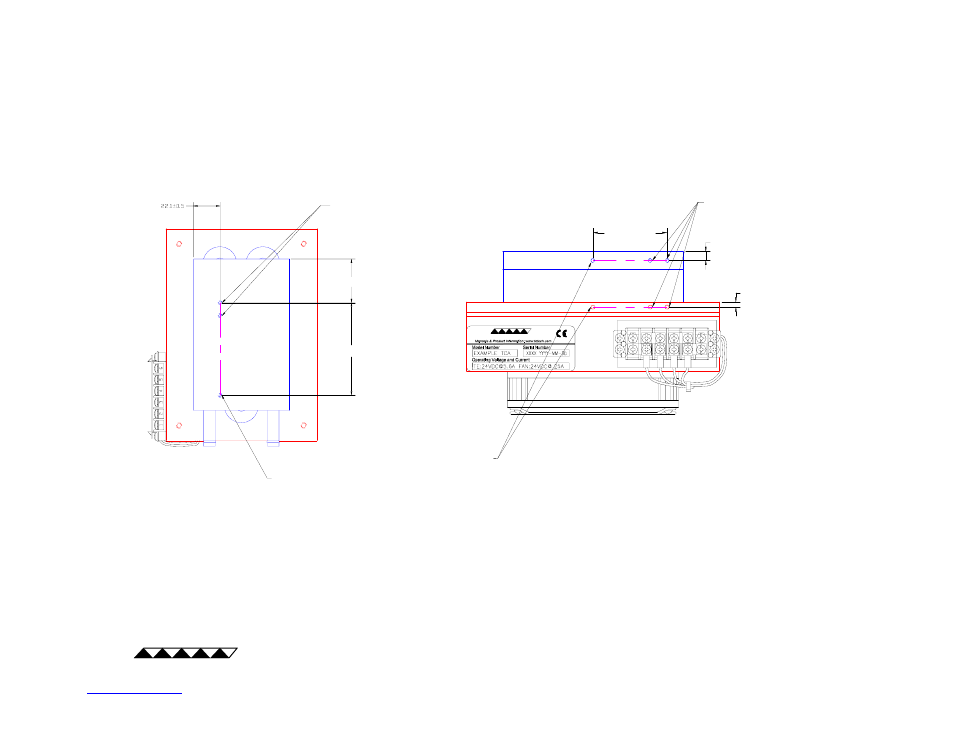

Ubicaciones permitidas para añadir orificios con
objeto de montar dispositivos de protección
1. Todas las dimensiones están en milímetros
2. Sujételo directamente a la base del disipador de calor cuando le añada orificios a éste; sujételo directamente al lado
frío (base del disipador frío, placa fría o intercambiador líquido de calor) al añadirle orificios al lado frío. No aplique
fuerza de compresión desde el disipador de calor al lado frío.
3. Pueden ser aceptables ubicaciones de los dispositivos de protección que sean distintas de las que se muestran aquí.
Comuníquese con TE Technology para obtener ayuda cuando sitúe un dispositivo de protección en otro lugar en el
CTE.
Notas:
TE
TECHNOLOGY, INC.
ORIFICIOS AÑADIDOS POR EL USUARIO
Ø4 mm MÁXIMO, 9,7 MM DE
PROFUNDIDAD MÁXIMA
NO LO TRASPASE
ORIFICIO SUMINISTRADO PARA MONTAR EL
SENSOR DE TEMPERATURA U OTRO DISPOSITIVO
DE PROTECCIÓN
25 mm MÍNIMO
SEGÚN SEA
NECESARIO
SEGÚN SEA
NECESARIO
ORIFICIO SUMINISTRADO PARA MONTAR EL
SENSOR DE TEMPERATURA U OTRO DISPOSITIVO
DE PROTECCIÓN
(LA UBICACIÓN PUEDE VARIAR)
SEGÚN SEA
NECESARIO
SEGÚN SEA
NECESARIO
ORIFICIOS AÑADIDOS POR EL
USUARIO
Ø4 mm MÁXIMO,
9,7 MM DE PROFUNDIDAD
MÁXIMA
