CTE A
(mm)
B
(mm)
L (mm) W (mm)
AC-027, CP-036 104,6 127 107 85
AC-046, CP-065 104,6 152,4 132 85
CP-061, AC-053 88,9 139,7 132 82
CP-121 172,2 127 157 157
AC-073,
CP-110, CP-127
114,3 190,5 157 97
CP-200, CP-200HT,
CP-200TT, CP-200HTTT
161 241,3 221 157
AC-162,CP-218 161 241,3 221 145
AC-140, AC-194 161 246,4 230 145
LC-035 104,6 127 167* 85
LC-061 104,6 152,4 192* 85
LC-200 161 241,3 281* 157
CTE A
(mm)
B
(mm)
L (mm) W (mm)
AC-027, CP-036 104,6 127 107 85
AC-046, CP-065 104,6 152,4 132 85
CP-061, AC-053 88,9 139,7 132 82
CP-121 172,2 127 157 157
AC-073,
CP-110, CP-127
114,3 190,5 157 97
CP-200, CP-200HT,
CP-200TT, CP-200HTTT
161 241,3 221 157
AC-162,CP-218 161 241,3 221 145
AC-140, AC-194 161 246,4 230 145
LC-035 104,6 127 167* 85
LC-061 104,6 152,4 192* 85
LC-200 161 241,3 281* 157

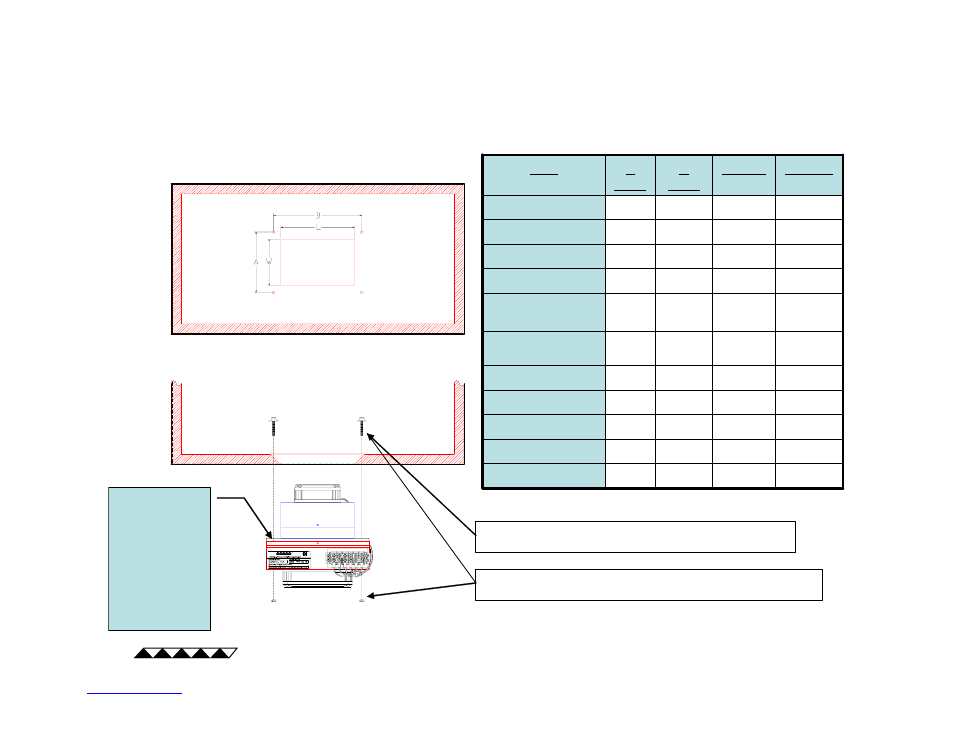

Dimensiones del orificio de montaje del TCA
TORNILLO Y ROLDANA ÚNICAMENTE PARA: AC-027, AC-046, AC-053,
CP-036, CP-061, CP-065, CP-121, LC-035, LC-061
TORNILLO, TUERCA Y ROLDANA PARA: AC-073, AC-162, AC-140, AC-194,
CP-110, CP-127, CP-200, CP-218, LC-200
NOTA: Sólo las
unidades de AC-xxx
tienen junta para
sellar la abertura.
Utilice roldanas de
sellado y un sellador
adecuado en la
superficie de la junta
y tornillería de
montaje para
conseguir el sellado
nominal.
* Esta dimensión de longitud es necesaria para evitar la interferencia con la
tubería. La cara del disipador de calor no sellará completamente contra la
superficie exterior de la abertura.
