ht5000
NTErVALO Y/C
Con señales Vídeo y S-Vídeo puede ser necesario alinear en
sentido horizontal los colores dentro de los bordes de los di-
ferentes objetos de la imagen. La norma vídeo (por ejemplo,
PAL o NTSC) queda memorizada y normalmente no es nece-
sario retocarla, a no ser que cambien la fuente o el cable de
conexión..

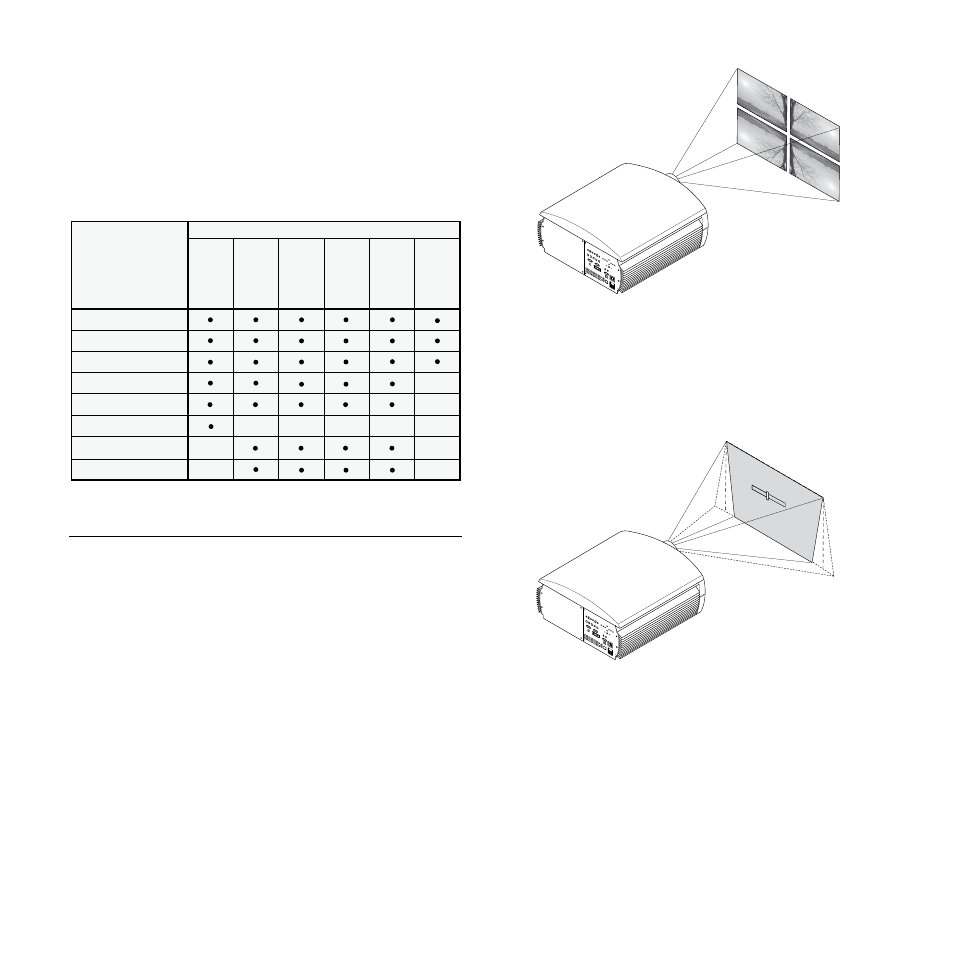

TrAPEzIO
Para obtener la mejor calidad de imagen apoye el proyector
sobre un plano perpendicular a la pantalla de proyección. Si
la imagen está inclinada hacia la derecha o hacia la izquierda
alinee la base de la imagen a la base de la pantalla ajustando
los pies roscados del proyector (Fig.0).
TRAPECIO
20%
Si este ajuste no es suficiente para centrar la imagen en la
pantalla de protección, incline el proyector y utilice el ajuste
Trapecio Vertical para compensar la distorsión.
OBIETTIVO
El ajuste ZOOM acciona el zoom motorizado del objetivo para
ampliar o reducir las dimensiones de la imagen proyectada.
Pulsando la tecla
•
del mando a distancia en el menú (zoom/
focus) es posible ver un patrón que facilita la operación de
zoom/enfoque.
Fig.19
Fig.0
V
ideo
S-V
ideo
R
GBS
YC
rCb
R
GB G
rafic
o
R
GBS 15kHz
YC
rCb 15kHz Adjustement
Input
Intervalo Y/C
- - - -
Posición
-
-
Fase
-
Frecuencia
- -
Temperatura de color
Corrección Gama
Overscan -
Aspecto
HDMI™ SDI D
VI
-
SETuP
Este menú agrupa una serie de ajustes menos frecuentes
que pueden servir durante la instalación (por ejemplo, la
selección del idioma del On Screen Display o la visualización
de imágenes de prueba).
OrIENTACIÓN
Invierte la imagen vertical u horizontalmente para adecuarla
a las configuraciones de instalación: mesa, techo, mesa-po-
sterior, techo-posterior (Fig.19).
