5
• Lea y conserve este manual.
Contiene información para instalar y utilizar el equipo de
manera correcta. Lea atentamente las normas de segu-
ridad y las instrucciones antes de encender el equipo.
Guarde el manual para consultas futuras.
• No toque las partes internas de la unidad.
Hay piezas eléctricas que reciben tensión y partes que de-
sarrollan altas temperaturas. No abra la unidad. Si necesita
hacer reparaciones o mantenimiento diríjase al personal
autorizado. La apertura de la unidad anula la garantía.
• Dispositivo de desconexión.
Para desconectar el aparato hay que desenchufarlo de
la red. Durante la instalación, las tomas de corriente y
las clavijas de los enchufes deben ser accesibles. Para
desconectar la unidad de la toma tire de la clavija y no
del cable.

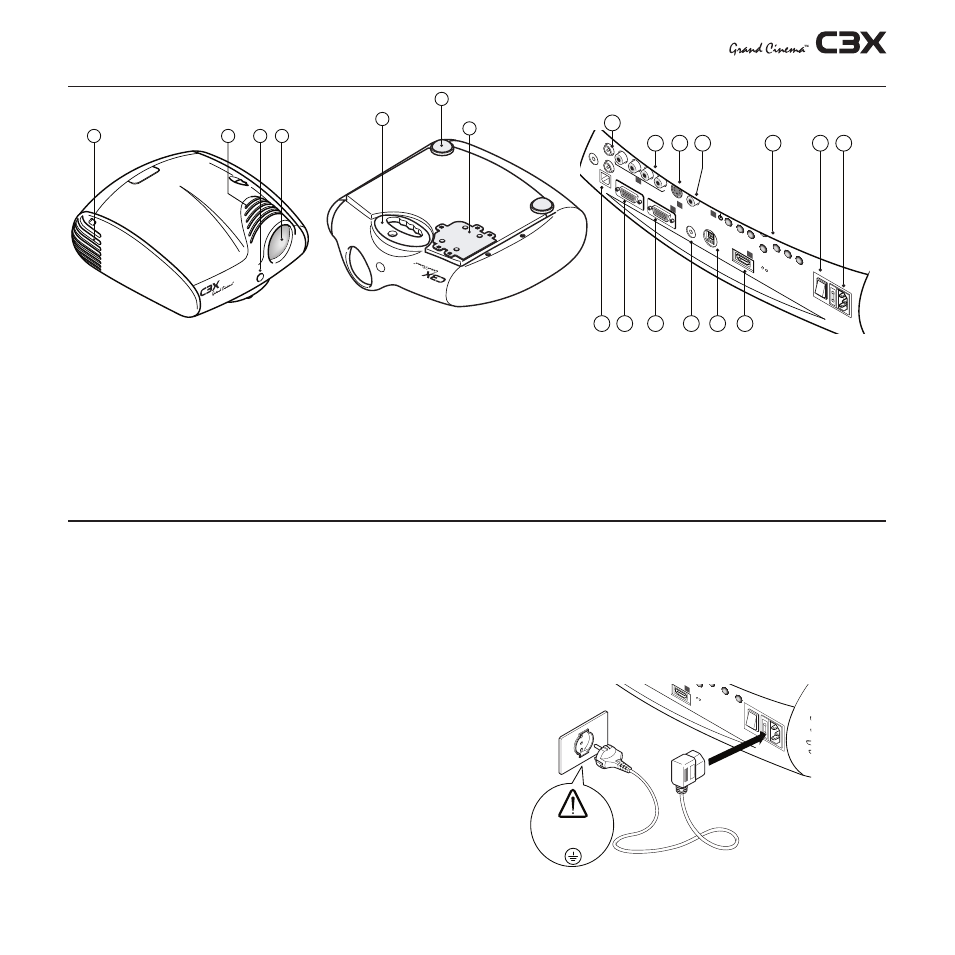

1 Objetivo de proyección
 Ranuras de estética
3 Receptor frontal del mando a distancia de rayos infrarrojos
4 Ranuras de entrada del aire de refrigeración
5 Pies de altura regulable
6 Asa para el transporte
7 Compartimiento para cambio de lámpara
8 Toma de red con fusible de protección
9 Interruptor de red
10 Teclado de control 11 Entrada vídeo compuesto
1 Entrada SVídeo
13 Entrada RGB / componentes YPrPb
14 Entrada HDMI
15 Salida de audio
16 Entrada mando a distancia
17 Entrada VGA
18 Interfaz serie RS3
19 Interfaz USB 1.1
0 Salidas para accionar las pantallas motorizadas
PROYECTOR
• utilice el tipo de alimentación indicado.
Conecte la unidad a una red de alimentación de 100-40
Vca, 50/60 Hz que disponga de conexión a tierra. Si no
sabe qué tipo de alimentación hay en su casa consulte
a un técnico. No sobrecargue la toma o el alargador.
• Conexión de la unidad a la red eléctrica.
Conectarlo como se indica en la Fig.
100-240 Vac
50/60 Hz
HDMI 1
ESC
SOUR
CE
5
0
I
1 4 2 3
+12V
USB 1.1 R/Pr
RS232
GRAPHICS R
GB
C/Y
B/Pb
HV
S-VIDEO
AUDIO OUT
HDMI 1
REMO
TE
3
2 VIDEO
MENU
ESC
SOUR
CE
1
5
4
0
I
8 9 10
17 16 15 14 18 19
13 12 11
1
5
6
7
REMO
TE
20
Fig.
